一、气动丝口三通球阀产品概述

沃托公司生产的气动三通球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。可采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4～0.8MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动三通球阀按其密封性能分为金属密封与软密封。气动三通球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动丝口三通球阀特别适合于小管道介质需要分流的场合。气动丝口三通球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或现场控制。

二、气动丝口三通球阀技术参数及性能

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

阀体形式

整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)

公称压力

PN16.0、25.0MPa；ANSI150、300、600、900LB

连接形式

法兰式、焊接式、螺纹式(适用于PN45MPa以内)

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

阀芯形式

O型球体阀芯

流量特性

近似快开特性

动作范围

0～90°、0～360°

泄露量Q

按GB/T4213-92，小于额定KV0.01%

配置执行机构

GT、AT、AR、AW系列单双作用气动执行器

控制方式

开关两位控制能、4～20mA模拟量信号控制

三、气动丝口三通球阀执行器参数

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.8MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
电磁阀	二位三通二位五通（单电控双电控）

四、气动丝口三通球阀零件材料

零件名称	材料
阀体、阀盖	A105	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯
填料	V型PTFE、柔性石墨

五、气动丝口三通球阀性能规范

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
试验压力	强度试验	15.0	24.0	37.5	48.0	63.0
	密封试验	11.0	17.6	27.5	35.2	46.2
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

六、气动丝口三通球阀主要外形及连接尺寸Ovq614(5)f(n、P)-PN16-64（1.6-6.4MPa）

公 称 通 径 Nominal diameter		外形连接尺寸Connecting Flange Size								执行器型号 Actuator model
DN	in	D	G	L	L0	L1	L2	-H	S
15	1/2	10	1/2’’	68	34	141/159	71/83	177/208	26	AT050D/AT063S
20	3/4	15	3/4’’	78	39	141/159	71/83	180/211	32	AT050D/AT063S
25	1	20	1”	86	43	159/211	83/95	199/227	38	AT063D/AT075S
32	11/4	25	11/4”	111	55.5	211/248	95/107	231/251	49	AT075D/AT088S
40	11/2	32	11/2”	126	63	248/269	107/123	235/265	56	AT088D/AT100S
50	2	38	2”	143	71.5	248/269	107/123	263/298	70	AT088D/AT100S

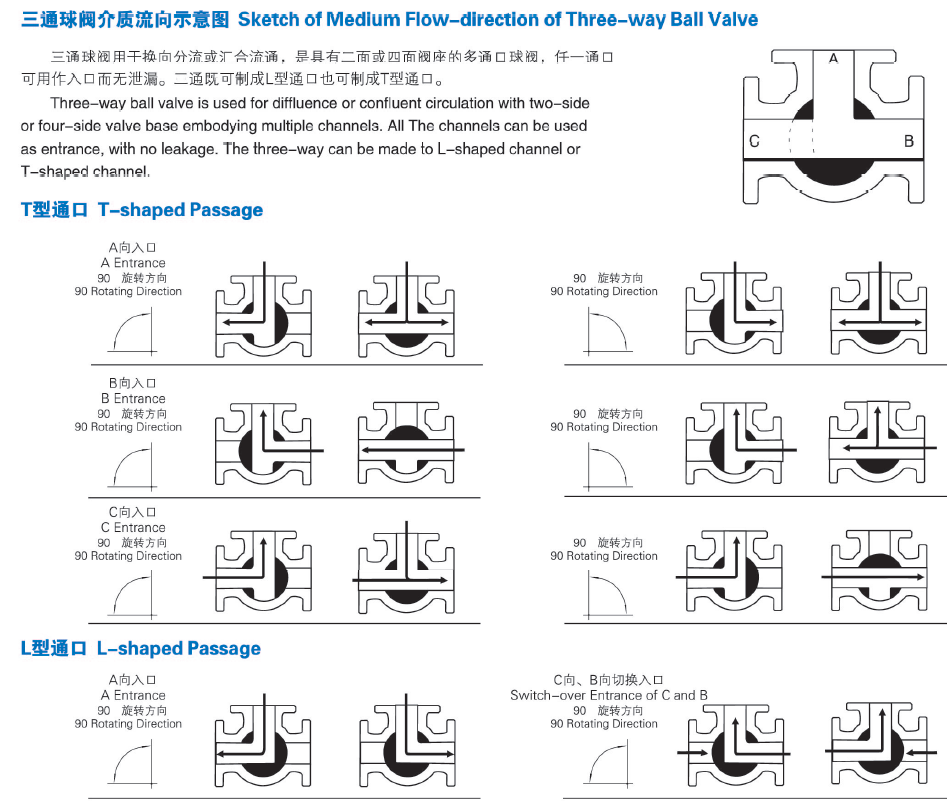

七、气动丝口三通球阀流向图

八、气动丝口三通球阀产品选型

1：阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数；
2：执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气弹簧式，气开关式)；

3：管道介质的流向要求。
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
