产品名称: |

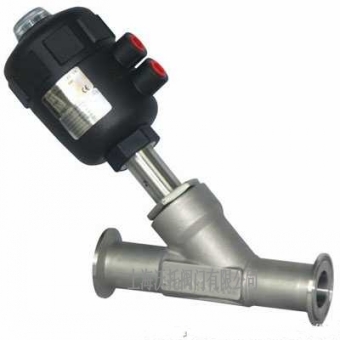

快装式气动角座阀 |
产品型号: |
KJ681F |
产品口径: |
DN15~50 |
产品压力: |
1.6bar |
产品材质: |
不锈钢、合金钢等 |
产品简介: |
快装式气动角座阀广泛用于啤酒、纺织印染和漂白、食品加工、清洗消毒高温灭菌、水处理等行业;快装式气动角座阀适用于介质为水、液体、轻微腐蚀性气体及液体,快装式气动角座阀具有投资经济,使用安全,免维护,寿命长的特点。 |
联系电话: |
021-57522756 |
|
一、快装式气动角座阀主要零部件材料
控制形式
|
直动式
|
阀体
|
不锈钢CF8M
|
结构
|
角座阀
|
阀芯材料
|
不锈钢
|
接口
|
G1/2-G2
|
阀座密封
|
PTEF
|
粘度
|
600mm2/s
|
活塞密封
|
FKM/NBR
|
介质温度
|
PTFE:-10℃~+180℃
|
安装
|
任何位置
|
环境温度
|
-10℃~+60℃
|
控制介质
|
空气 中性 气体 蒸汽
|
二、快装式气动角座阀主要连接尺寸
DN
|
L
|
L1
|
L2
|
H
|
D
|
执行器
|
15
|
180
|
120
|
64
|
137
|
50.5
|
50
|
20
|
185
|
140
|
64
|
145
|
50.5
|
50
|
25
|
210
|
160
|
80
|
173
|
50.5
|
63
|
32
|
240
|
176
|
80
|
210
|
50.5
|
63
|
40
|
250
|
190
|
80
|
260
|
50.5
|
63
|
50
|
330
|
210
|
100
|
301
|
64
|
80
|
三、快装式气动角座阀主要技术参数
接口
英寸
|
内孔
mm
|
KV值
m3/h
|
最大工作
压力(bar)
|
要求最小
气源压力(bar)
|
执行机构
尺寸mm
|
流向
|
G3/8
|
13
|
3.7
|
0-16
|
4.0
|
40
|
阀座上方
|
G1/2
|
13
|
4.2
|
0-16
|
2.7
|
50
|
阀座上方
|
G3/4
|
20
|
8.0
|
0-16
|
2.7
|
50
|
阀座上方
|
G1
|
25
|
19.0
|
0-16
|
2.0
|
63
|
阀座上方
|
G11/4
|
32
|
27.5
|
0-16
|
2.0
|
63
|
阀座上方
|
G11/2
|
40
|
42.0
|
0-16
|
2.0
|
63
|
阀座上方
|
G2
|
50
|
52.0
|
0-16
|
2.0
|
63
|
阀座上方
|
G21/2
|
65
|
77.0
|
0-14
|
1.6
|
80
|
阀座上方
|
安装
安装位置:任意
→在阀体外侧所附的箭头代表介质流动的方向,安装时请遵循
安装过程:
连接阀门到管道,确保阀体所附箭头与流体方一致。
焊接式阀门安装:焊接时请先将执行器卸离阀体。
螺纹式阀门安装:可按照用户要求提前卸离或不需卸离执行器。
拆卸:
拆卸前首先确保对阀门的气压作用已经解除。
安装前需要卸下阀体时,避免用力过大,轻卸。
拆卸后,保护好螺纹、密封面及密封垫。
安装好阀体后,装执行器部分时,注意别漏装密封垫。
安装后,检测阀体与执行器密封是否完好。确保无泄露,方可使用。 |
|
|
|
