产品名称: |
气动角座阀 |
产品型号: |
KJ611F |
产品口径: |
DN15~50 |
产品压力: |
0.6~1.6 |
产品材质: |
不锈钢、合金钢等 |
产品简介: |
气动角座阀引进国外先进生产技术,结合现代工业应用研制而成的新一代气动角座阀。气动角座阀广泛应用于食品和化学过程,灭菌机、高压消毒干洗机、干衣机、啤酒生产等。 |
联系电话: |
021-57522756 |
|
一、气动角座阀特点
1、可视位置指示:可接限位开关或紧急手动装置。
2、容易安装:气控头可以作360°旋转,甚至限位开关也可以 360°旋转。可方便地安装一到二个限位开关。
3、先进的气动控制器:加厚工程塑料外壳,安全可靠。低磨损的活塞结构,容易大而低耗气量。内部无件自润滑,免维护。
4、具有多种控制方式:常开、常闭、双动。
5、要求更小的气动执行器:流体从阀杆上方流入时,可选更小的控制头。
6、容易连接:MAMUR标准连接,嵌入式金属接头。
7、长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免脏物导入。自润滑,免维护。阀杆经特别处理以确保最佳固定,并能自动校正位置。
8、无水锤作用:流体从阀杆下方流入时,水锤(水冲击力)被吸收。
9、先进的阀体机构:流量比普通角座大30%,体积更小,流体流态更优。不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。寿命高达七百万次
二、气动角座阀技术参数
公称通径
|
DN(mm)
|
15-100
|
公称压力
|
PN(MPa)
|
1.0
|
1.6
|
试验压力? Ps(MPa)
|
强度试验
|
1.5
|
2.4
|
密封试验
|
1.1
|
1.76
|
气密封试验
|
0.2~0.7MPa
|
适用介质
|
水、蒸汽、煤气、酸、碱等
|
适用温度
|
-15℃~180℃
|
执行器
|
型号
|
沃托牌
|
气源压力
|
0.4~0.7MPa
|
三、气动角座阀技术特性
接口G
|
3/8A
|
3/8B
|
1/2A
|
1/2B
|
3/4A
|
3/4B
|
3/4B
|
1
|
1
|
11/4
|
11/2
|
11/2
|
2**
|
2
|
通径(mm)
|
15
|
15
|
15
|
15
|
20
|
20
|
20
|
25
|
25
|
32
|
40
|
40
|
50
|
50
|
KV(m3/h)
|
4.5
|
4.5
|
5.3
|
5.7
|
9.2
|
10.5
|
10.8
|
20
|
20
|
29
|
46
|
46.5
|
59
|
67
|
控制气源(MPa)
|
最小
|
4.2
|
4
|
4.2
|
4
|
4.2
|
3
|
4
|
4
|
4
|
4
|
4
|
4
|
1.8
|
4
|
最大
|
10
|
10
|
10
|
10
|
10
|
10
|
10
|
10
|
10
|
8
|
8
|
8
|
8
|
8
|
最大耐压力(MPa)
|
1
|
16
|
16
|
16
|
16
|
8
|
10*/16
|
16
|
11*/16
|
16
|
14*/16
|
16
|
4.4
|
40*/16
|
重量(Kg)
|
1
|
1.1
|
1
|
1
|
1.2
|
1.2
|
1.2
|
16
|
1.7
|
3
|
1.7
|
4
|
|
5.3*/7.6
|

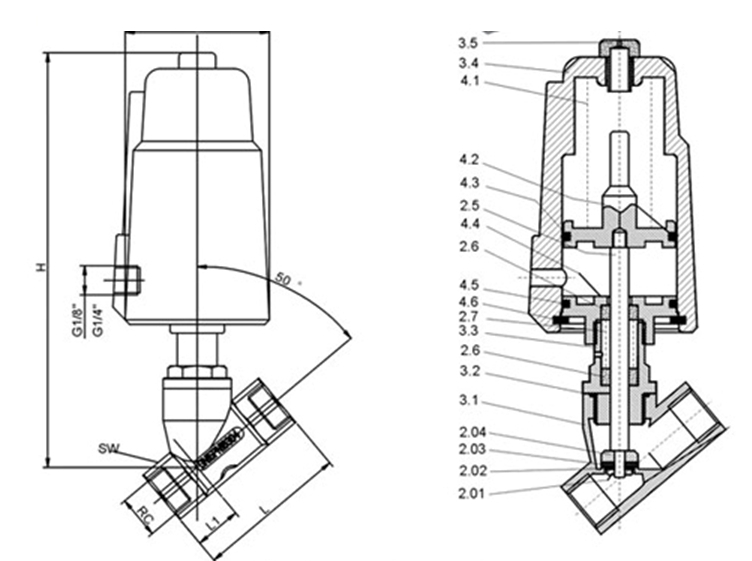

四、气动角座阀主要连接尺寸
DN
|
L
|
L1
|
L2
|
H
|
D
|
执行器
|
15
|
180
|
120
|
64
|
137
|
50.5
|
50
|
20
|
185
|
140
|
64
|
145
|
50.5
|
50
|
25
|
210
|
160
|
80
|
173
|
50.5
|
63
|
32
|
240
|
176
|
80
|
210
|
50.5
|
63
|
40
|
250
|
190
|
80
|
260
|
50.5
|
63
|
50
|
330
|
210
|
100
|
301
|
64
|
80
|

五、气动角座阀可能发生的故障及其排除方法 :
故 障
|
原 因
|
排除方法
|
接通电源
打不开
|
电源电压太低
线圈烧毁
介质压力过低
|
调整电压至使用范围内
更换线圈
增大管道介质压力
|
关闭电源
阀关不住或关闭不佳
|
介质压力过高
膜片损坏或有异物卡住
膜片上方塔簧偏斜
|
减小管道介质压力
更换新膜片清除异物
重新定位安装
|
使用说明:
1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及频率、介质粘度。
2、正常工作时的电压为220V,如超过此范围,请订货时注明电压波动量。其它规格电源电压可做特殊订货。
3、阀门的开通时间达12小时以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。
