您的位置：首页>产品中心>焊接角座阀 |
 |
|
产品名称： |
焊接角座阀 |
产品型号： |
QJ661F-H5 |
产品口径： |
DN15~DN80 |
产品压力： |
1.6MPa |
产品材质： |
不锈钢304/316/316L |
产品简介： |
焊接角座阀由不锈钢304、316及各种材质打造而成，是自动控制系统中常见的管路开关，焊接角座阀被广泛应用于印织，印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备，焊接角座阀具有无水击、无噪声、密封性能可靠等特点。 |
联系电话： |
021-57522756 |
|
焊接角座阀由阀体及相关配件组成，目前市场供应材质由不锈钢304、316及各种材质打造而成，是自动控制系统中常见的管路开关，焊接角座阀被广泛应用于印织，印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备，焊接角座阀具有无水击、无噪声、密封性能可靠等特点。
焊接角座阀结构小巧非常节省安装空间，呈45°或90°直角。配合控气换向电磁阀适用于短时间频繁启闭。具有反应灵敏、动作准确、活塞式寿命非常高（可达1000万次以上）等特点；可实现准确控温、滴加液体等要求。焊接角座阀能保持流速且能够节省空间，它是采用气动执行机构来操作的导向直行程阀，角座阀广泛应用于短时间频繁启动，具有反应灵敏，动作准确的特点。
一、焊接角座阀特点：
1、角座阀具有阀门开或关位置显示。
2、外部气动先导，可增加使用寿命，免维护。
3、溢流口与滑块间有自调节密封压盖，可提高密封性能。
4、阀体角座结构，可实现大流量（特别是与普通截止阀相比较），结构紧凑响应快。
5、流量大、流阻小、无水锤
6、Y型设计，增加30%流量
7、气缸采用不锈钢材质，在恶劣的环境中更加优秀，可360°旋转
二、焊接角座阀执行标准
|
设计规范：GB/T12235
|
结构长度：GB/T12221
|
|
试验与检验：JB/T9002
|
标识：GB/T12220
|
三、焊接角座阀性能参数
|
焊接角座阀型号
|
QJ661F-H5
|
|
工作压力（MPa）
|
0~1.6MPa
|
|
适用温度（℃）
|
≤245
|
≤150
|
|
适用介质
|
水、蒸汽、油品
|
弱腐蚀性介质
|
|
强度试验
|
水密封试验
|
上密封试验
|
气密封试验
|
|
2.4MPa
|
1.8MPa
|
1.8MPa
|
0.6MPa
|

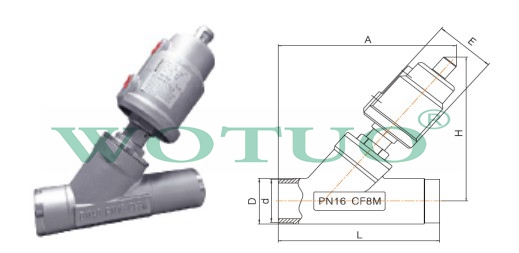

四、焊接角座阀外形结构尺寸
|
规格size
|
执行器
|
L
|
D
|
d
|
A
|
H
|
E
|
|
15
|
Φ50
|
120
|
20.0
|
19.0
|
165
|
145
|
64
|
|
20
|
Φ50
|
125
|
25.5
|
24.0
|
167
|
150
|
64
|
|
25
|
Φ63
|
145
|
31.0
|
30.0
|
210
|
183
|
80
|
|
32
|
Φ63
|
156
|
38.0
|
37.0
|
215
|
185
|
80
|
|
40
|
Φ63
|
185
|
17.0
|
45.5
|
232
|
195
|
80
|
|
50
|
Φ80
|
200
|
58.0
|
56.5
|
262
|
230
|
100
|
|
65
|
Φ100
|
228
|
77.5
|
75.0
|
319
|
290
|
126
|
|
80
|
Φ100
|
245
|
92.0
|
90.0
|
360
|
315
|
126
|
五、焊接角座阀结构示意图
|
|
|
|
|
