手动内螺纹角座阀由阀体及相关配件组成，目前市场供应材质由不锈钢304、316及各种材质打造而成，是自动控制系统中常见的管路开关，手动内螺纹角座阀被广泛应用于印织，印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备，手动内螺纹角座阀具有无水击、无噪声、密封性能可靠等特点。

手动内螺纹角座阀结构小巧非常节省安装空间，呈45°或90°直角。配合控气换向电磁阀适用于短时间频繁启闭。具有反应灵敏、动作准确、活塞式寿命非常高（可达1000万次以上）等特点；可实现准确控温、滴加液体等要求。手动内螺纹角座阀能保持流速且能够节省空间，

一、手动内螺纹角座阀特点：

1、角座阀具有阀门开或关位置显示。

2、外部气动先导，可增加使用寿命，免维护。

3、溢流口与滑块间有自调节密封压盖，可提高密封性能。

4、阀体角座结构，可实现大流量（特别是与普通截止阀相比较），结构紧凑响应快。

5、流量大、流阻小、无水锤

6、Y型设计，增加30%流量

7、气缸采用不锈钢材质，在恶劣的环境中更加优秀，可360°旋转

二、手动内螺纹角座阀执行标准

设计规范：GB/T12235	结构长度：GB/T12221
试验与检验：JB/T9002	标识：GB/T12220

三、手动内螺纹角座阀性能参数

手动内螺纹角座阀型号		QJ11F-16P
工作压力（MPa）	0-2.5Mpa(PN0-PN25)
适用温度（℃）	-20 ℃ ~+180 ℃(常温型)			-20℃ - +300℃(高温型)
适用介质	水、蒸汽、油品			弱腐蚀性介质
强度试验	水密封试验		上密封试验	气密封试验
2.4MPa	1.8MPa		1.8MPa	0.6MPa

四、手动内螺纹角座阀外形结构尺寸

规格DN	size	L	H	E
15	1/2	61	105	70
20	3/4	70	115	80
25	1	86	125	80
32	1-1/4	100	140	90
40	1-1/2	110	150	90
50	2	138	185	105

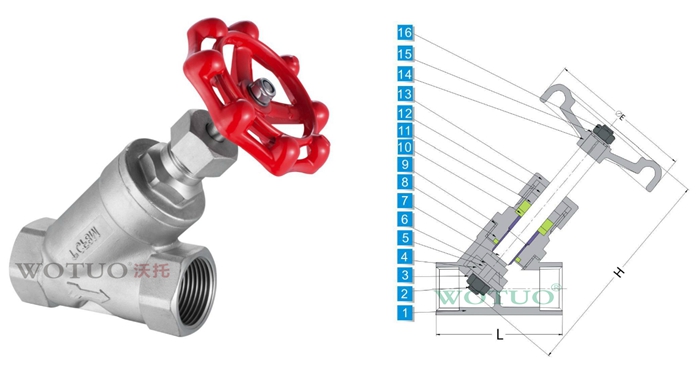

五、手动内螺纹角座阀结构示意图

六、零部件材料表

NO	零部件名称	材料		NO	零部件名称	材料
1	阀体	SUS316	SUS304	9	密封垫	RPTFE
2	平垫	SUS304		10	填料垫	SUS304
3	放松六角螺母	SUS304		11	阀杆填料	RPTFE
4	阀瓣	RPTFE		12	阀帽	SUS304
5	阀瓣垫	SUS304		13	阀盖	SUS304
6	阀瓣密封垫	RPTFE		14	手轮	QT400-18
7	阀杆	SUS316	SUS304	15	平垫	SUS304
8	阀盖	SUS316	SUS304	16	六角螺母	SUS304
