一、燃气球阀用途和性能规范

燃气球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭.

二、燃气球阀操作原理和结构说明

1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.

2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.

3、启闭迅速,启闭时只需把球体转动90°,方便而迅速.

4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小.

5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求.

三、燃气球阀性能规范

四、燃气球阀主要零件材料:

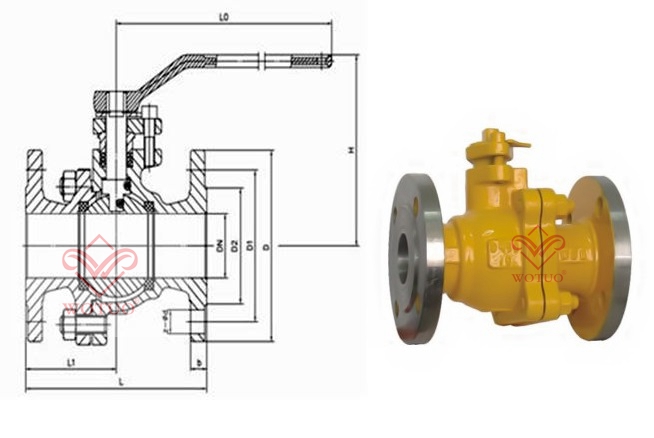

五、Q41F燃气球阀主要外形尺寸和连接尺寸:

注:≥DN200以上阀门选用Q347型固定球阀.
六、Q347F固定燃气球阀主要外形尺寸和连接尺寸:

七、燃气球阀结构示意图

八、燃气球阀的维修维护

1、手动球阀维修前，先解除管线上的压力并把球阀完全打开，在断开电源或气源，将执行机构与支架脱离。

2、必须确定球阀上，下游管道压力卸除后，才能开始操作。

3、分解再装配时的步骤和流程。

4、清洗剂应与手动球阀中的橡胶件、塑料件、金属件及工作介质等均相容。介质为燃气时，可用汽油将金属零件进行清洗，非金属零部件应用纯净水或酒精清洗。

5、分解下来的零部件可以用浸洗方式清洗，未分解下来的零部件可用干净的绸布浸渍清洗剂进行擦洗。清洗玩必须去除所有粘附在壁面上的油脂、污垢、积胶、灰尘等。

6、非金属零件后不应在清洗剂中长时间浸泡 ，避免膨胀、腐蚀。

7、清洗后可用新绸布进行擦干，等壁面清洗剂彻底挥发后在进行装配，此时应注意不能长时间搁置，否则会造成生锈、灰尘污染问题。

8、所有零件清洗完擦干后，在用润滑脂润滑金属材料、橡胶件、塑料件。介质为燃气时，可用例如特221 润滑脂。在密封件安装槽的表面上、橡胶密封件上、阀杆的密封面及摩擦面上多涂一薄层润滑脂。

9、装配时不允许有金属碎屑、纤维、灰尘及其它杂质、异物等污染停留在零件上或进入内腔。
