三通卡套球阀 |
产品型号： |
BV3W-10OD |
产品口径： |
Φ3～Φ20mm |
产品压力： |
1000PSI~3000PSI~6000PSI |
产品材质： |
不锈钢304/316/316L |
产品简介： |
三通卡套球阀密封圈采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大;三通卡套球阀靠介质压力将球体压紧在出口端阀座上,三通卡套球阀使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭。 |
联系电话： |
021-57522756 |
|
一、三通卡套球阀工作原理
1、通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。
2、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.
3、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.
4、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
5、球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。
6、三通卡套球阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备等等，进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。
二、三通卡套球阀特点
1. 三通卡套球阀用于流路的切换， 通过三通球阀可以实现一个入口有选择的切换至两个出口
2. 优秀的顶部填料密封，保证密封可靠。顶部压盖设计，使阀门可在线调整
3. 三通卡套球阀的常规耐压可达17.2MPa
4. 可面板安

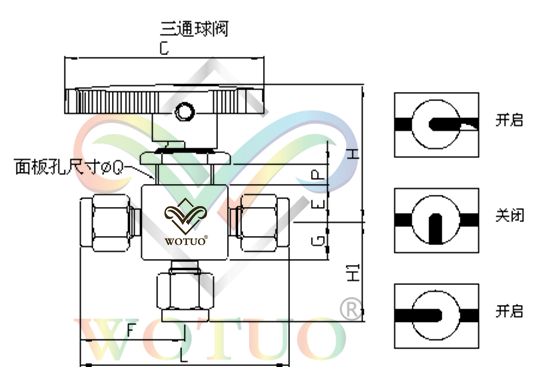

三、三通卡套球阀外形尺寸
|
端接
|
产品编号
|
通径
（mm）
|
Cv
|
尺寸（mm）
|
|
入口/出口
|
尺寸
|
C
|
G
|
E
|
F
|
L
|
P
|
Q
|
H
|
H1
|
|
公制管接头
（mm）
|
3
|
kpc-1
|
2.4
|
0.15
|
48.6
|
9
|
9
|
25.6
|
51.2
|
4
|
14.5
|
33.5
|
24
|
|
4
|
kpc-2
|
2.4
|
0.15
|
48.6
|
9
|
9
|
26.5
|
53
|
4
|
14.5
|
33.5
|
25
|
|
6
|
kpc-3
|
3.2
|
0.35
|
48.6
|
8.5
|
9
|
28.7
|
57.4
|
4
|
14.5
|
33.5
|
26.7
|
|
kpc-4
|
4.5
|
0.9
|
64.5
|
11.8
|
10.5
|
30.7
|
61.4
|
6
|
19.5
|
40.5
|
30
|
|
8
|
kpc-5
|
4.5
|
0.9
|
64.5
|
10.5
|
10.5
|
31.5
|
63
|
6
|
19.5
|
40.5
|
29
|
|
10
|
kpc-6
|
4.5
|
0.9
|
64.5
|
12
|
12
|
33
|
66
|
5
|
19.5
|
40.5
|
32
|
|
kpc-7
|
7
|
2.0
|
84
|
14
|
14
|
39.5
|
79.1
|
7
|
27.5
|
54.5
|
34
|
|
12
|
kpc-8
|
4.5
|
0.9
|
64.5
|
12
|
13
|
35
|
70
|
3
|
19.5
|
40.5
|
34
|
|
英制管接头
（in.）
|
1/8
|
kpd-1
|
2.4
|
0.15
|
48.6
|
9
|
9
|
25.6
|
51.2
|
4
|
14.5
|
33.5
|
24.1
|
|
1/4
|
kpd-2
|
3.2
|
0.35
|
48.6
|
8.5
|
9
|
28
|
56
|
4
|
14.5
|
33.5
|
26
|
|
kpd-3
|
4.5
|
0.9
|
64.5
|
11.8
|
10.5
|
30
|
60
|
6
|
19.5
|
40.5
|
29.3
|
|
3/8
|
kpd-4
|
4.5
|
0.9
|
64.5
|
12
|
12
|
32.15
|
64.3
|
5
|
19.5
|
40.5
|
31.3
|
|
kpd-5
|
7
|
2.0
|
84
|
14
|
14
|
38.8
|
77.6
|
7
|
27.5
|
54.5
|
33.2
|
|
英制螺钉接头（in.）
|
1/16
|
kpd-6
|
1.4
|
0.08
|
48.6
|
9
|
9
|
24.5
|
49
|
4
|
14.5
|
33.5
|
24.5
|
|
内锥管螺纹NPT(In.)
|
1/4
|
kpd-7
|
4.5
|
0.75
|
64.5
|
10.5
|
10.5
|
26.15
|
52.3
|
6
|
19.5
|
40.5
|
26.2
|
|
内锥管螺纹Rc(in.)
|
1/4
|
kpd-
|
4.5
|
0.75
|
64.5
|
10.5
|
10.5
|
26.15
|
52.3
|
6
|
19.5
|
40.5
|
26.2
|
◆表中尺寸F、L、H、H1为手预紧的尺寸，仅供参考，可能有变动。
◆P值为最大面板厚度
◆H为安装尼龙手柄时的尺寸
四、三通卡套球阀安装说明
三通卡套球阀具有结构简单、使用方便和不用焊接等优点。但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。沃托阀门经过多年的实践总结了一些经验，取得了较好的效果。
三通卡套球阀主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母三部分组成。旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可靠密封的作用。钢管最好选择消除应力退火的20#精拔管，这样有利于卡套内刃嵌入钢管外表面，起到可靠密封作用。
（1）预装
①三通卡套球阀的预装是最重要的环节，直接影响到密封的可靠性。一般需要专用的预装器。管径小的卡套球阀接头可以在台钳上进行预装。具体做法是，用一个三通卡套球阀接头体作为母体，将螺母、卡套压紧到管子上即可。
②管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大。应使卡套的的内刃刚好嵌入管子外壁，卡套不应有明显变形。在进行管路连接时，再按规定的拧紧力装配。φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。如果在预装时卡套变形严重，会失去密封作用。
（2）禁止加入密封胶等填料。有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阻尼孔堵塞等故障。
（3）连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸应力。
（4）连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（5）连接管路时，应一次性紧好，避免多次拆卸，否则也会使密封性能变差。 |
|
|
|
|
