您的位置：首页>产品中心>气动法兰三通球阀 |
 |
|
产品名称： |
气动法兰三通球阀 |
产品型号： |
Q644(5)F |
产品口径： |
DN15～200 |
产品压力： |
PN1.6～6.4MPa |
产品材质： |
铸钢WCB、不锈钢304、316、316L |
产品简介： |
气动法兰三通球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。可采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4～0.8MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。 |
联系电话： |
021-57522756 |
|
一、气动法兰三通球阀产品概述
沃托公司生产的气动法兰三通球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。可采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4～0.8MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动法兰三通球阀按其密封性能分为金属密封与软密封。气动法兰三通球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动法兰三通球阀特别适合于较大管道上介质需要分流的场合。气动法兰三通球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或现场控制。
二、气动法兰三通球阀技术参数及性能
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀体形式
|
整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)
|
|
公称压力
|
PN16.0、25.0MPa；ANSI150、300、600、900LB
|
|
连接形式
|
法兰式、焊接式、螺纹式(适用于PN45MPa以内)
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
|
阀芯形式
|
O型球体阀芯
|
|
流量特性
|
近似快开特性
|
|
动作范围
|
0～90°、0～360°
|
|
泄露量Q
|
按GB/T4213-92，小于额定KV0.01%
|
|
配置执行机构
|
GT、AT、AR、AW系列单双作用气动执行器
|
|
控制方式
|
开关两位控制能、4～20mA模拟量信号控制
|
三、气动法兰三通球阀执行器参数
|
执行器型号
|
GT、AT、AR、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.8MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL)
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
|
电磁阀
|
二位三通二位五通（单电控双电控）
|
四、气动法兰三通球阀零件材料
|
零件名称
|
材料
|
|
阀体、阀盖
|
A105
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球体
|
2Cr13+氮化处理
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
阀座密封圈
|
PTFE、碳素纤维＋PTFE、对位聚苯
|
|
填料
|
V型PTFE、柔性石墨
|
五、气动法兰三通球阀性能规范
|
公称通径DN(mm)
|
DN15-300
|
|
公称压力
|
PN(MPa)
|
10.0
|
16.0
|
25.0
|
32.0
|
42.0
|
|
试验压力
|
强度试验
|
15.0
|
24.0
|
37.5
|
48.0
|
63.0
|
|
密封试验
|
11.0
|
17.6
|
27.5
|
35.2
|
46.2
|
|
低压气密试验
|
0.5～0.7
|
|
适用介质
|
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
|

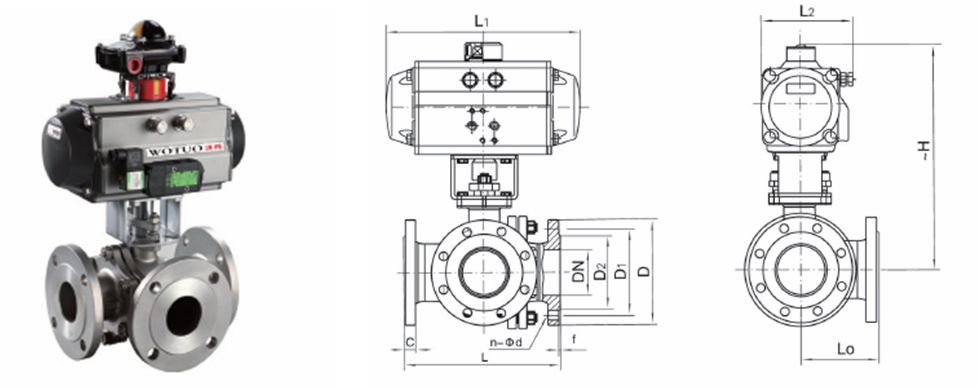

六、气动法兰三通球阀尺寸、主要外形及连接尺寸OVQ644(5)F-PN16
|
公称通径
Nominal diameter
|
外形尺寸Outine Size
|
连接尺寸Connecting Size
|
执行器型号
Actuator Model
|
|
mm
|
in
|
L
|
L0
|
L1
|
L2
|
-H
|
D
|
D1
|
D2
|
C
|
F
|
n-Фd
|
|
15
|
1/2
|
150
|
72
|
141/159
|
71/83
|
204/235
|
95
|
65
|
46
|
14
|
2
|
4-Ф14
|
AT050D/AT063S
|
|
20
|
3/4
|
160
|
80
|
159/211
|
83/95
|
240/252
|
105
|
75
|
56
|
16
|
2
|
4-Ф14
|
AT063D/AT075S
|
|
25
|
1
|
180
|
90
|
211/248
|
95/107
|
257/265
|
115
|
85
|
65
|
16
|
2
|
4-Ф14
|
AT075D/AT088S
|
|
32
|
11/4
|
200
|
100
|
211/248
|
95/107
|
277/312
|
140
|
100
|
76
|
18
|
3
|
4-Ф18
|
AT075D/AT088S
|
|
40
|
11/2
|
220
|
110
|
248/269
|
107/123
|
292/317
|
150
|
110
|
84
|
18
|
3
|
4-Ф18
|
AT088D/AT100S
|
|
50
|
2
|
240
|
120
|
248/345
|
107/152
|
325/347
|
165
|
125
|
99
|
20
|
3
|
4-Ф18
|
AT088D/AT125S
|
|
65
|
21/2
|
260
|
130
|
315/409
|
141/172
|
357/389
|
185
|
145
|
118
|
20
|
3
|
4-Ф18
|
AT115D/AT145S
|
|
80
|
3
|
280
|
140
|
345/409
|
152/172
|
368/400
|
200
|
160
|
132
|
20
|
3
|
8-Ф18
|
AT125D/AT145S
|
|
100
|
4
|
320
|
160
|
409/550
|
172/215
|
410/498
|
220
|
180
|
156
|
22
|
3
|
8-Ф18
|
AT145D/AT190S
|
|
125
|
5
|
380
|
190
|
438/600
|
187/240
|
470/538
|
250
|
210
|
184
|
22
|
3
|
8-Ф18
|
AT160D/AT210S
|
|
150
|
6
|
440
|
220
|
550/633
|
215/262
|
556/591
|
285
|
240
|
211
|
24
|
3
|
8-Ф22
|
AT190D/AT240S
|
|
200
|
8
|
550
|
260
|
600/730
|
210/330
|
648/687
|
340
|
295
|
266
|
24
|
3
|
12-Ф22
|
AT210D/AT270S
|

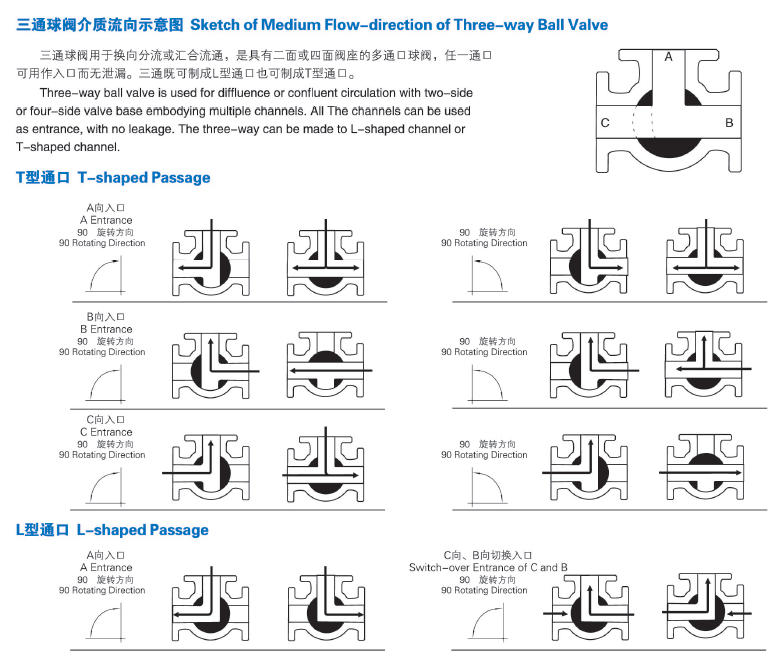

七、气动法兰三通球阀介质流向图
八、气动法兰三通球阀产品选型
1：阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数；
2：执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)；
3：确认管道介质流向。
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
|
|
|
|
|
