您的位置：首页>产品中心>ZZYP自力式压力调节阀 |
 |
|
产品名称： |

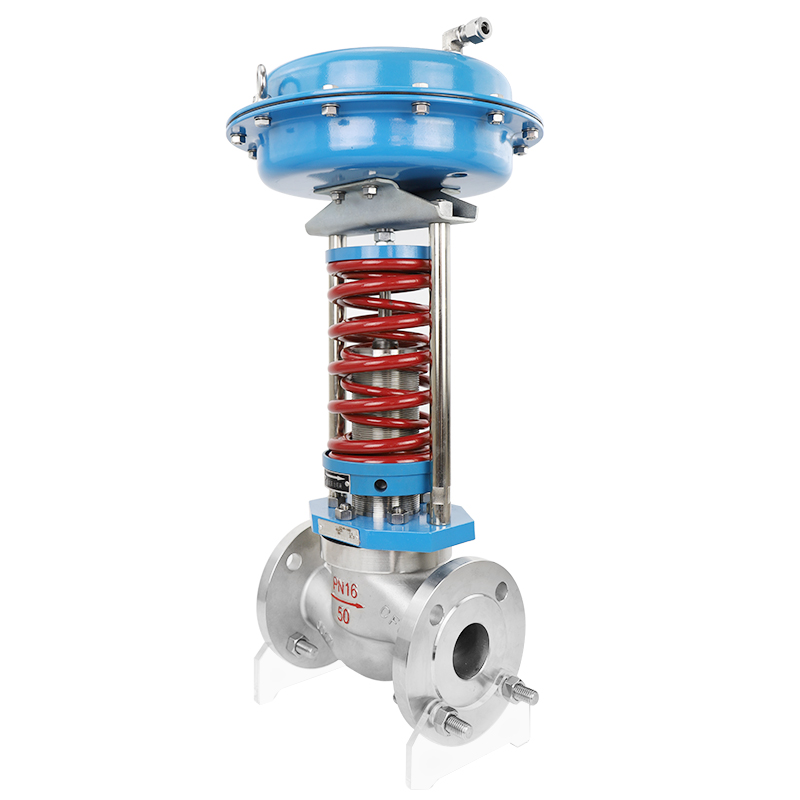

ZZYP自力式压力调节阀 |
产品型号： |
ZZYP-16P |
产品口径： |
DN15～300mm |
产品压力： |
PN1.6 、 2.5 、 4.0 、 6.4MPa |
产品材质： |
铸钢WCB、不锈钢304、316 |
产品简介： |
ZZYP自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式压力调节阀具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。 |
联系电话： |
021-57522756 |
|
ZZYP自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。自力式压力调节阀具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。
自力式压力调节阀产品结构
ZZYP自力式压力调节阀系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
自力式压力调节阀产品特点
（1）自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
（2）压力分段范围细且互相交叉，调节精度高。
（3）压力设定值在运行期间可连续设定。
（4）对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
（5）橡胶膜片式检测，执行机构测精度高、动作灵敏。
（6）采用压力平衡机构，使调节阀反应灵敏、控制精确。
自力式压力调节阀技术参数
|
公称通径DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
|
噪音衡量系数Z值
|
0.6
|
0.6
|
0.6
|
0.55
|
0.55
|
0.5
|
0.5
|
0.45
|
0.4
|
0.35
|
0.3
|
0.2
|
0.2
|
|
允许压差
(Mpa)
|
PN16
|
1.6
|
1.5
|
1.2
|
1,0
|
|
PN40
|
2.0
|
|
阀盖形式
|
标准型-17～+300℃、高温型+300℃～+450℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
|
阀芯形式
|
单座、套筒型阀芯
|
|
流量特性
|
线性
|
自力式压力调节阀执行器参数
|
有效面积(cm )
|
32※
|
80
|
250
|
630
|
|
压力设定范围(MPa)
|
0.8～1.6
|
0.1～0.6
|
0.015～0.15
|
0.005～0.035
|
|
0.3～1.2
|
0.05～0.3
|
0.01～0.07
|
|
保证压力阀正常工作的
最小压差△Pmin(MPa)
|
≥0.05
|
≥0.04
|
≥0.01
|
≥0.005
|
|
允许上下膜室之间最大压差(MPa)
|
2.0
|
1.25
|
0.4
|
0.15
|
|
材料
|
膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维
|
|
控制管线、接头
|
铜管或钢管10×1； 卡套式接头：R1/4"
|
注：※该有效面积所对应的压力设定范围不适用于DN150-250。
自力式压力调节阀性能指标
|
设定值偏差
|
±8%
|
|
允许泄露量
(在规定实验条件下)
|
硬密封
|
4×0.01%阀额定容量
|
|
软密封
|
DN15～50
|
DN65～125
|
DN150～250
|
|
10气泡/min
|
20气泡/min
|
40气泡/min
|
自力式压力调节阀工作温度
|
公称通径
|
15～125mm
|
150～250mm
|
|
密封型式
|
硬密封
|
≤150℃
|
≤140℃
|
|
冷却罐≤200℃
|
冷却罐和加长件≤200℃
|
|
冷却罐和散热片≤350℃ ※
|
冷却罐和加长件≤300℃ ※
|
|
软密封
|
≤150℃
|
注：※表示该阀允许工作温度，仅当介质为蒸汽时有效，且耐温至350℃需选用PN40的阀体。
自力式压力调节阀零件材料
|
材料代号
|
C（WCB）
|
P（304）
|
R（316）
|
|
主要
零件
|
阀体
|
WCB（ZG230-450）
|
ZG1Cr18Ni9Ti（304）
|
ZG1Cr18Ni12Mo2Ti（316）
|
|
阀芯、阀座
|
1Cr18Ni9Ti（304）
|
1Cr18Ni9Ti（304）
|
1Cr18Ni12Mo2Ti（316）
|
|
阀杆
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
膜片
|
丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
|
|
膜盖
|
A3、A4钢涂四氟乙烯
|
|
填料
|
聚四氟乙烯、柔性石墨
|
|
弹簧
|
60Si2Mn
|
|
导向套
|
HPb59-1
|

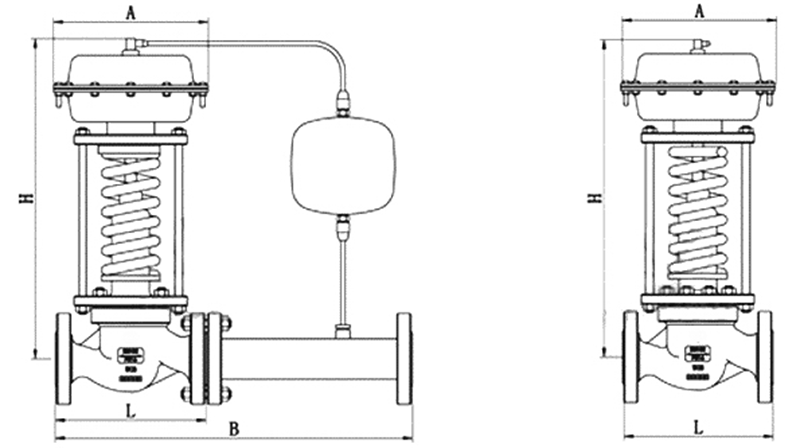

自力式压力调节阀外形结构图
自力式压力调节阀主要外形尺寸
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
法兰接管尺寸(B)
|
383
|
512
|
603
|
862
|
1023
|
1380
|
1800
|
2000
|
2200
|
|
法兰端间距(L)
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
压力调节范围(KPa)
|
15-140
|
H
|
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
940
|
1000
|
|
A
|
280
|
308
|
|
200-500
|
H
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
900
|
950
|
|
A
|
230
|
|
120-300
|
H
|
450
|
490
|
510
|
680
|
750
|
790
|
860
|
870
|
890
|
940
|
|
A
|
176
|
194
|
280
|
|
480-1000
|
H
|
445
|
480
|
670
|
740
|
780
|
850
|
860
|
880
|
930
|
|
A
|
176
|
194
|
280
|
|
600-1500
|
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|
A
|
85
|
96
|
|
1000-2500
|
H
|
445
|
570
|
600
|
820
|
980
|
950
|
1000
|
1100
|
1200
|
|
A
|
85
|
96
|
|
大约重量(Kg)
|
26
|
37
|
42
|
72
|
90
|
114
|
130
|
144
|
180
|
200
|
250
|
|
导压管接口螺纹
|
M16X1.5
|
声明：【ZZYP自力式压力调节阀】规格型号、结构尺寸由上海沃托阀门有限公司提供，如何选择适用的ZZYP自力式压力调节阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
|
|
|
|
