您的位置:首页>产品中心>气动单座衬氟调节阀 |
 |
|
产品名称: |

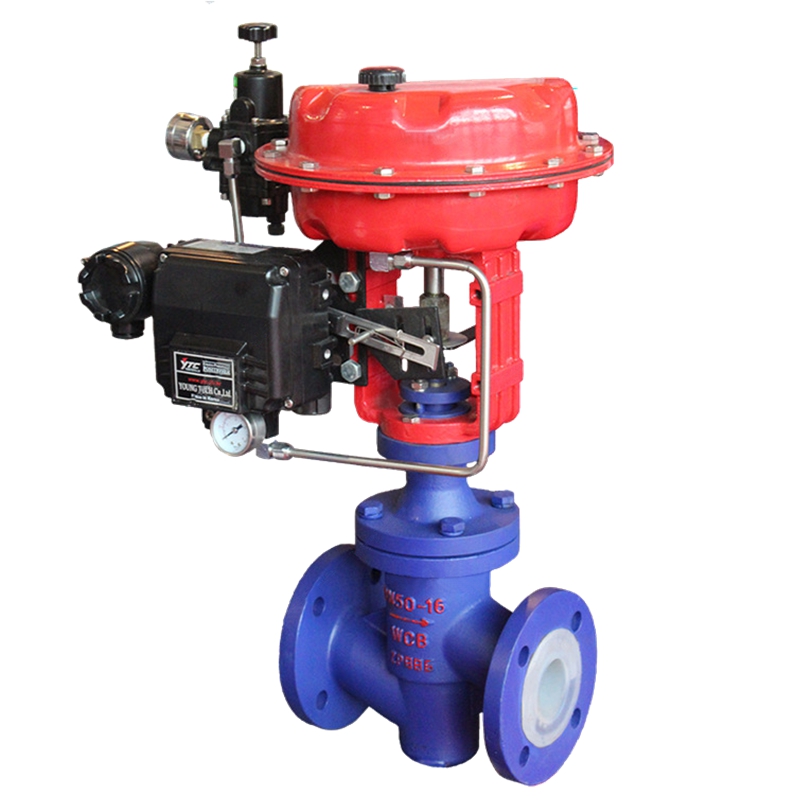

气动单座衬氟调节阀 |
产品型号: |
ZXPF-16C |
产品口径: |
DN20~300 |
产品压力: |
1.0~6.4 |
产品材质: |
铸钢、不锈钢 |
产品简介: |
气动单座衬氟调节阀是一种防腐蚀直通单座调节阀,与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46),气动单座衬氟调节阀适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。 |
联系电话: |
021-57522756 |
|

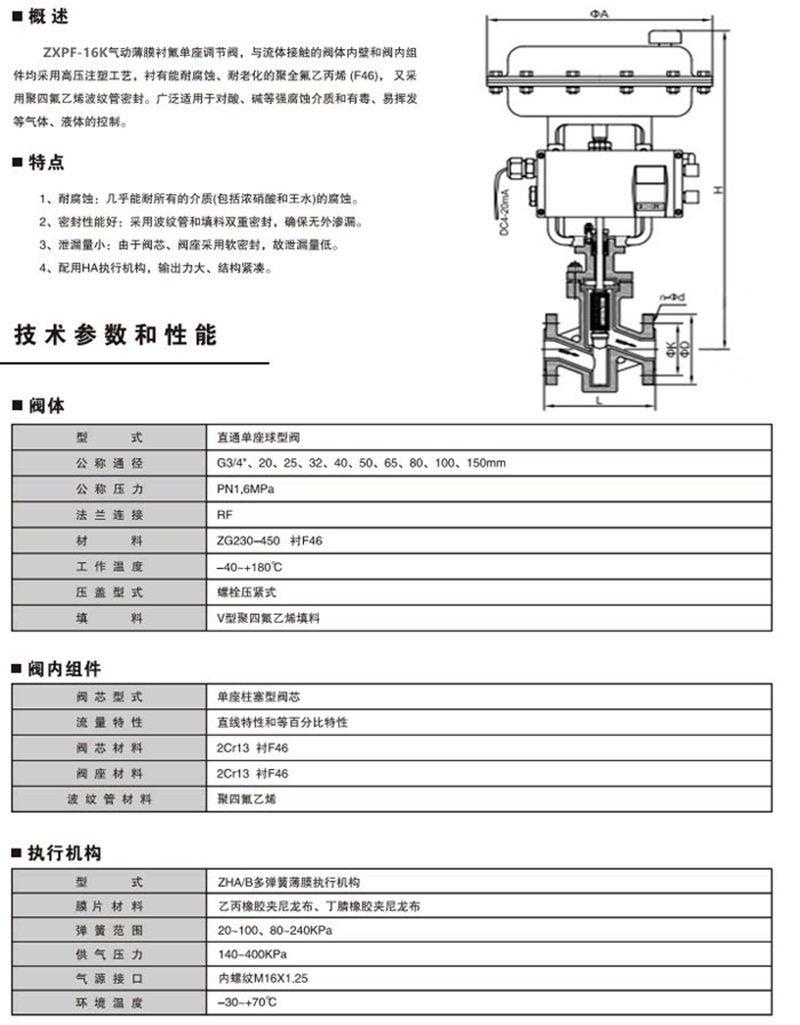

气动薄膜衬单座调节阀是一种防腐蚀直通单座调节阀,与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波纹管密封。广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
气动单座衬氟调节阀 特点:
1、耐腐蚀。几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好。采用波纹管和填料双重密封,确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封,确保无渗漏。
4、配用HA执行机构,输出力大、结构紧凑。
气动单座衬氟调节阀 主要零件材料:
阀体、阀盖:HT200、ZG230-450、ZGlCr18Ni9Ti
阀芯、阀座:1Cr18Ni9T、司钛莱合金堆焊
软密封阀芯:增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜盖:A3
波纹膜片:丁腈橡胶夹增强涤纶织物
弹簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti

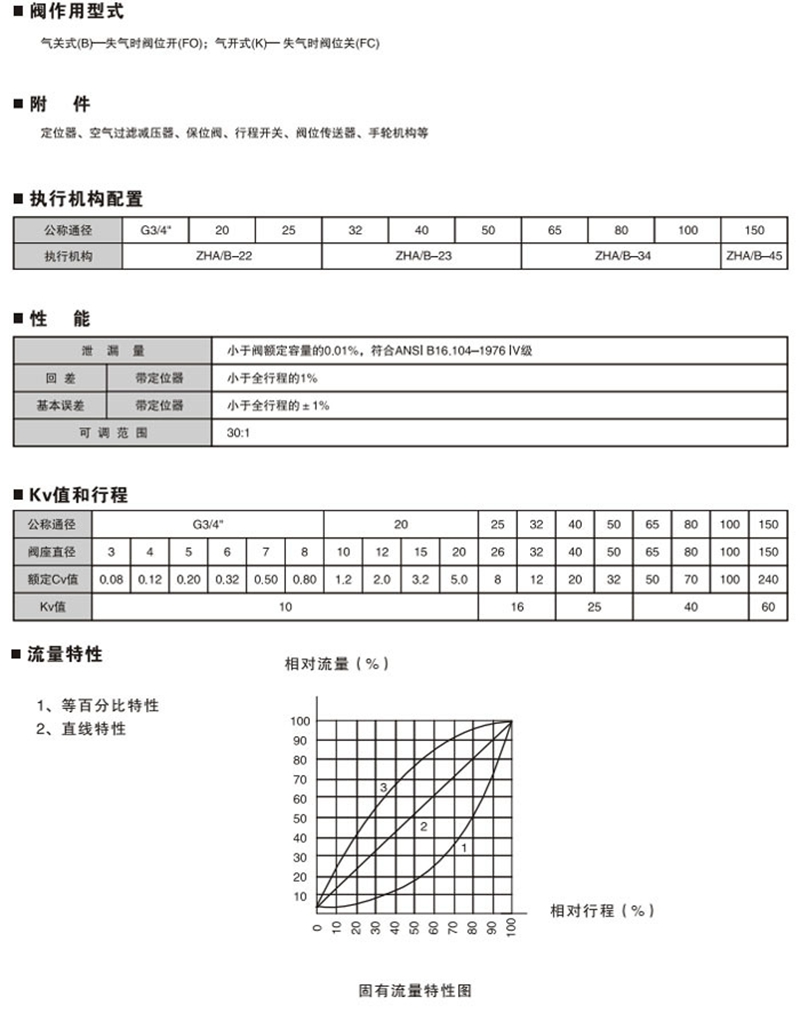

气动单座衬氟调节阀 主要技术参数:
公称通径
|
G3/4"
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
阀座直径
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
Kv值
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.2
|
2.0
|
3.2
|
5.0
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
额定行程
|
10
|
16
|
25
|
40
|
60
|

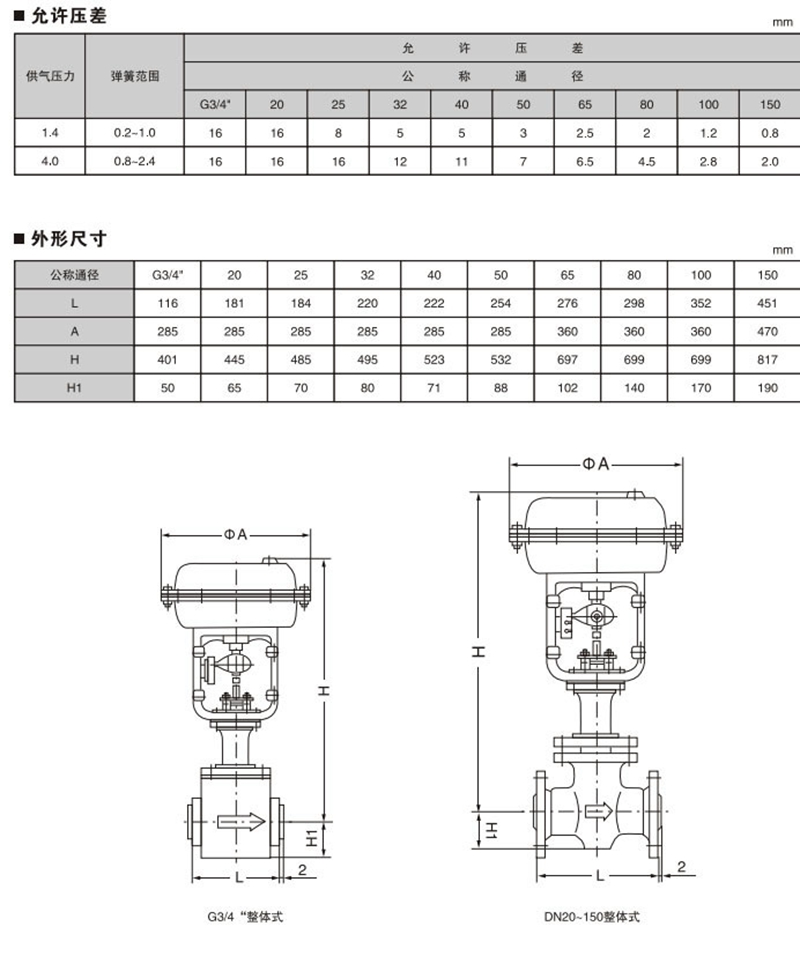

供气压力
|
弹簧范围
|
允许压差
|
公称通径
|
G3/4"
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
1.4
|
0.2~1.0
|
16
|
16
|
8
|
5
|
5
|
3
|
2.5
|
2
|
1.2
|
0.8
|
4.0
|
0.8~2.4
|
16
|
16
|
16
|
12
|
11
|
7
|
6.5
|
4.5
|
2.8
|
2.0
|

一、若订货前还未选定型号,请向我们提供您的使用参数:1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
三、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。 |
|
|
|
