    产品中心 About us 您的位置:首页>产品中心>电动防爆调节阀
产品名称:

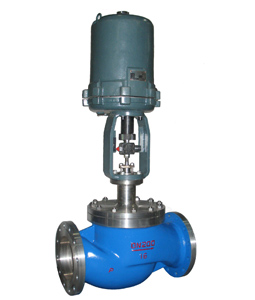

电动防爆调节阀
产品型号:
ZDJLM
产品口径:
50/500
产品压力:
产品材质:
铸钢、不锈钢等
产品简介:
电动防爆调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统,无须另配伺服放大器,有电源及输入信号即可控制运转。
联系电话:
021-57522756
  电动防爆调节阀的详细资料:

电动套筒调节阀结构特点和应用范围
    ZDJLM
型电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统,无须另配伺服放大器,有电源及输入信号即可控制运转。调节机构采用平衡式阀塞结构,具有阀塞稳定性好,不易产生震动,噪音低,对温度敏感性小,允许使用压差较大等特点,适用于流量大、泄漏量要求不严格的场合。套筒调节切断阀采用了软密封或硬密封结构,特别适用于既要求调节又要求切断的场合。

电动防爆调节阀调节机构主要技术参数

公称通径mm

25

40

50

65

80

100

150

200

250

300

额定流量系数Kv

23.2
5
810

16
25

25
40

40
63

63
100

100
155

250
370

400
580

630
900

1000
1300

公称压力MPa

1.6      6.4

    mm

16

25

40

60

100

流量特性

直线、等百分比

介质温度ºC

-20200(常温)-40450(中温)-250-60(低温)

法兰尺寸、型式

PN16:按JB78-59光滑式
PN64
:按JB/T79.2-94凹式(常、中温) JB/T79.3-94榫槽式(低温)

阀体
材质

公称压力

MPa

1.6

常温:  HT200 ZG230-450  ZG1Cr18Ni9Ti

6.4

常温:  ZG230-450  ZG1Cr18Ni9Ti

中温:  ZG230-450  ZG1Cr18Ni9Ti

低温:  ZG1Cr18Ni9Ti

注:可为用户提供GBANSIJPIJISDIN等法兰结构型式,法兰距按用户需要确定。
电动防爆调节阀电动执行机构与阀配组

公称通径 mm

25

40

50

65

80

100

150

200

250

300

配电动
执行机
构型号

ZDLM

361LSA-20
361LXA-20

361LSB-30
361LXB-30

361LSB-50
361LXB-50

361LSC-65

361LSC-99

ZDLM2
ZDLM3

361LSB-30
361LXB-30

361LSB-50
361LXB-50

361LSC-65

361LSC-99

361LSC-160

动作速度mm/s

ZDLM

2.1

3.5

1.7

3.4

2.0

ZDLM2
ZDLM3

3.5

1.7

3.4

2.0

1.0


电动防爆调节阀3610L型直行程电子式电动执行机构主要技术参数

额定输出力N

速度mm/s

技术参数

361LSA-20
361LXA-20

2000

2.1

   源:220V±10%V a.c.
   50Hz
输入信号:4-20mA d.c.
          1-5V
d.c.
     (
信号线用屏蔽线)
开度信号:4-20mA
d.c.
保护等级:相当IP55
防爆标志:ExdBT4

361LSB-30
361LXB-30

3000

3.5

361LSB-50
361LXB-50

5000

1.7

361LSC-65

6500

3.4

361LSC-99

10000

2.0

361LSC-160

16000

1.0

电动防爆调节阀性能指标



%

±2.5

       %

2.0

       %

3.0

始终点偏差  %

±2.5

额定行程偏差%

+2.5

允许泄漏量1/h

ZDLM

1×10-3×阀额定容量

ZDLM2

1×10-5×阀额定容量

ZDLM3

1×10-4×阀额定容量

电动防爆调节阀允许压差

公称通径 mm

25

40

50

65

80

100

150

200

250

300

允许压差
MPa

ZDLM

6.4

3.6

2.7

2.6

2.1

ZDLM2(M3)

6.4

5.5

4.1

3.2

2.4

订货须知
订货时应详细说明以下条件:
产品型号;
阀前后压力;
公称通径及额定流量系数Kv;
介质种类和温度范围;
流量特性;
电动执行器内是否带空间加热器;
阀体材质;
电动执行器是否带过载保护装置;
低温阀需注明使用温度或接管长度;
是否有其它特殊要求。
