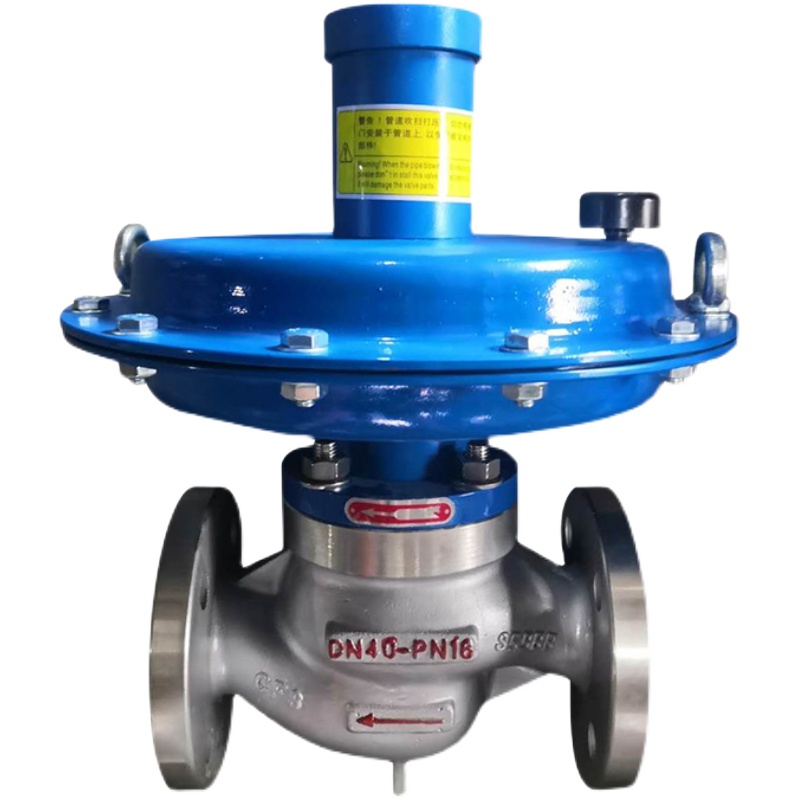

氮封阀 |
产品型号： |
ZZVP-16P |
产品口径： |
DN15～300mm |
产品压力： |
PN1.6 、 2.5 、 4.0 、 6.4MPa |
产品材质： |
铸钢WCB、不锈钢304、316 |
产品简介： |

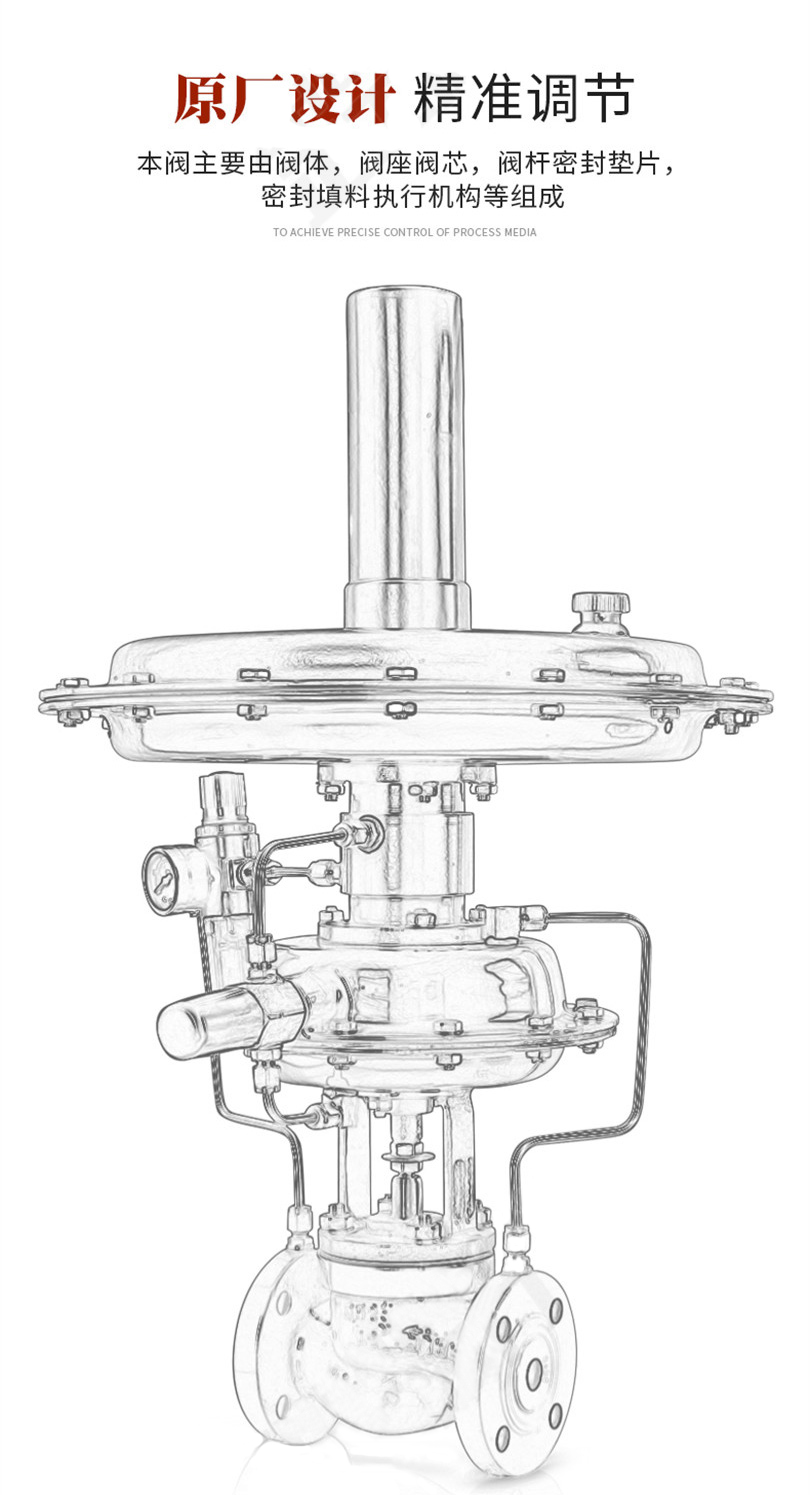

氮封阀(氮封装置)主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全;氮封阀(氮封装置)由ZZDQ快速泄放阀及ZZV自力式微压调节阀两大部分组成。 |
联系电话： |
021-57522756 |
|
氮封阀(氮封装置)主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。氮封阀(氮封装置)由ZZDQ快速泄放阀及ZZV自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。

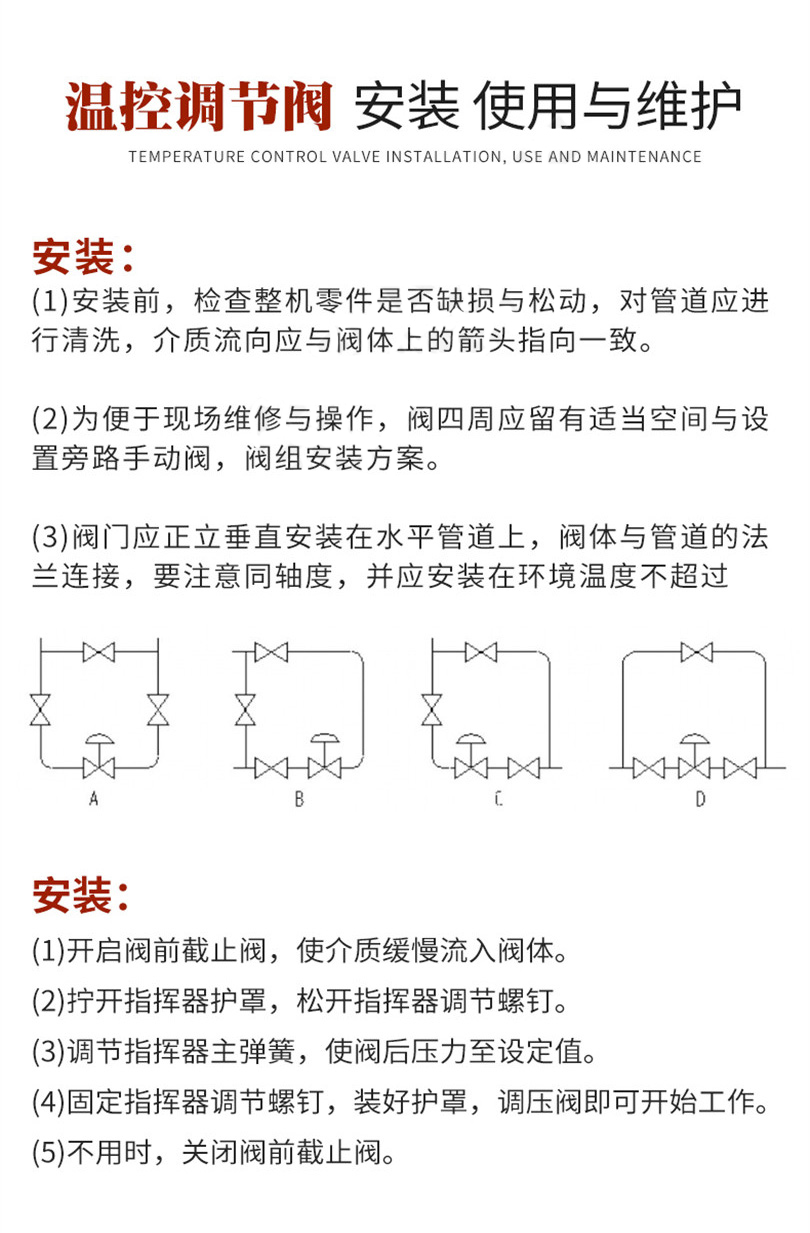

储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。
氮封阀产品特点：
无需外加能源，能在无电、无气的场合工作，既方便又节约能源，降低成本。
氮封装置供氮，泄氮压力设定方便，可在连续经营的条件下进行。
压力检测膜片有效面积大，设定弹簧刚度小、动作灵敏、装置工作平衡。
采用无填料设计，阀杆所受磨擦力小、反应迅速、控制精度高。
供氮装置采用指挥器操作，减压比可达100:1，减压效果好、控制精度高。
为确保储罐的安全，需在罐顶设置呼吸阀。
呼吸阀公起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。
氮封阀主要技术参数
氮封阀阀体
|
阀体形式
|
直通铸造球型阀
|
|
公称通径
|
DN20～150mm
|
|
公称压力
|
PN1.0、1.6MPa
|
|
法兰标准
|
ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
|
|
连接形式
|
法兰(FF RF RTJ)
|
|
阀盖形式
|
标准型(一体式)
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
氮封阀阀内件

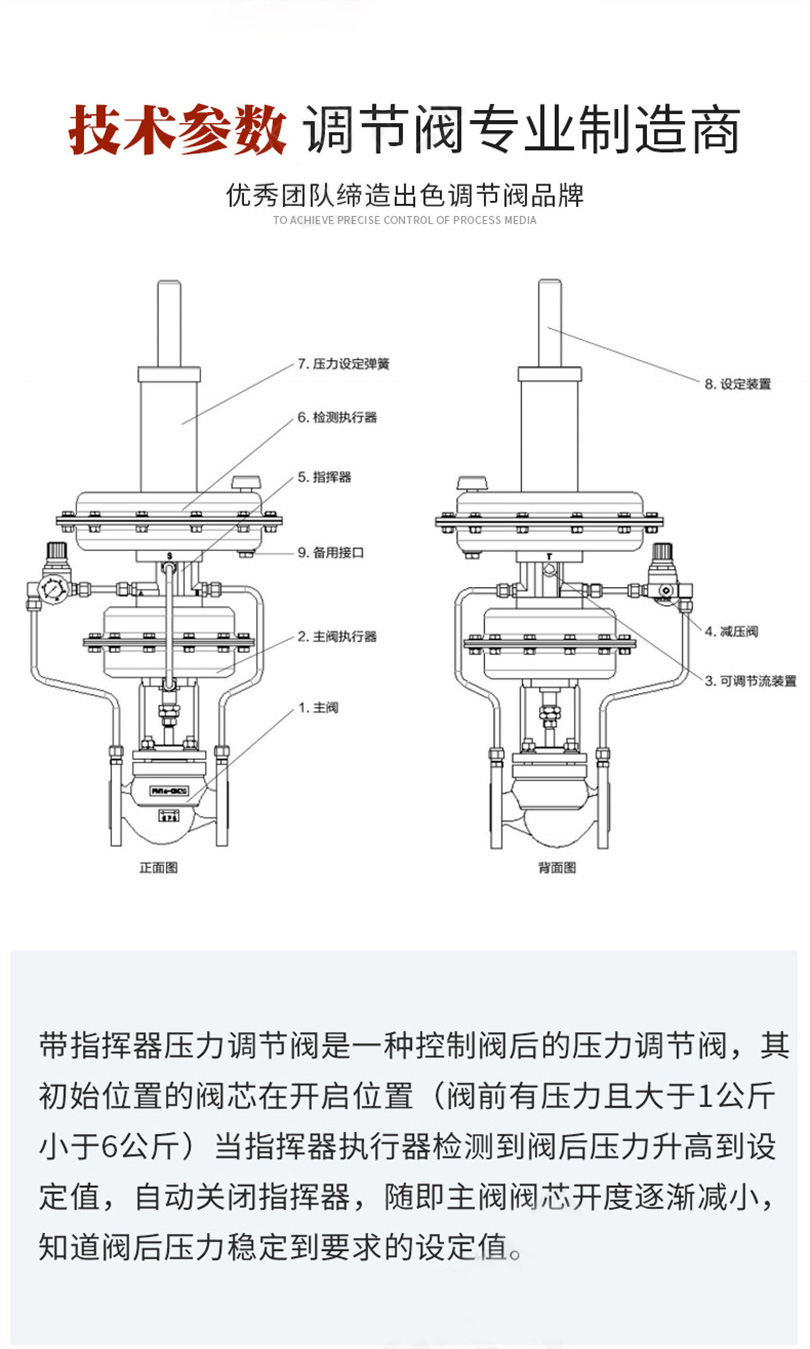

氮封阀主要零件材料及结构图
|
1
|
阀体
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
阀座
|
304
|
304
|
316
|
316L
|
|
3
|
垫芯
|
304
|
304
|
316
|
316L
|
|
4
|
导向套
|
Q235
|
304
|
316
|
316L
|
|
5
|
支架
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
6
|
执行机构1
|
膜盖：Q235、膜片：EPDM或FKM夹纤维
|
|
7
|
连接支架
|
Q235/304
|
|
8
|
减压阀
|
工程塑料
|
|
9
|
执行机构2
|
膜盖：Q235、膜片：EPDM或FKM夹纤维
|
|
10
|
上阀杆
|
304
|
304
|
316
|
316L
|
|
11
|
防护盖
|
Q235/304
|
|
12
|
弹簧
|
65Mn/60Si2Mn
|
|
13
|
调节螺母
|
35
|
304
|
316
|
316L
|
氮封阀主要性能参数及性能指标
|
公称通径(mm)
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
|
阀座直径(mm)
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
额定流量系数Kv
|
3.2
|
5
|
8
|
10
|
20
|
32
|
50
|
80
|
100
|
160
|
250
|
400
|
|
压力调节范围
|
0.5～70 20～120 60～400 300～700 500～1000 KPa
|
|
公称压力PN
|
1.0、1.6 MPa
|
|
被调介质温度
|
80、200 ℃
|
|
流量特性
|
快开型
|
|
调节精度
|
≤5%
|
|
允许压降(MPa)
|
1.6
|
1.6
|
1.1
|
0.6
|
0.4
|
|
薄膜有效面积(C㎡)
|
200
|
280
|
400
|
|
允许泄漏量
|
符合ANSIB16.104—1976 IV级
|

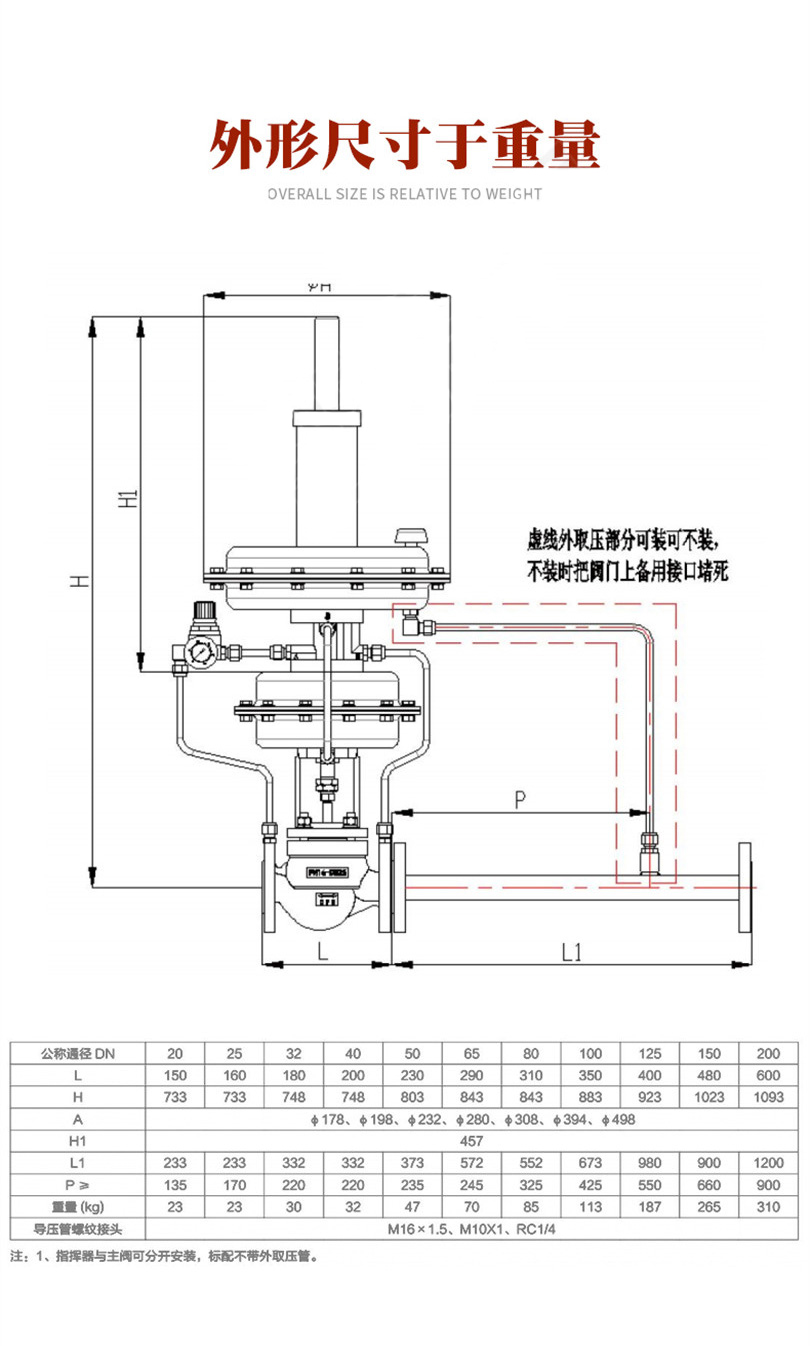

氮封阀主要外形及连接尺寸
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。

|
|
|
|
|
