您的位置：首页>产品中心>国标波纹管闸阀 |
 |
|
产品名称： |

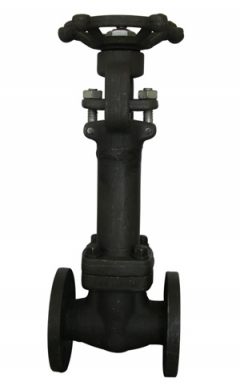

国标波纹管闸阀 |
产品型号： |
WZ41H |
产品口径： |
DN15-DN600 |
产品压力： |
1.6-25.0Mpa |
产品材质： |
铸铁、铸钢、不锈钢等 |
产品简介： |
上海沃托阀门有限公司生产的国标波纹管闸阀结构合理、密封可靠、性能优良、造型美观；国标波纹管闸阀密封面堆焊Co基硬质合金、耐腐、抗摩擦性能好、使用寿命长；国标波纹管闸阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能。 |
联系电话： |
021-57522756 |
|
一、国标波纹管闸阀结构特点 ：
国标波纹管闸阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
二、国标波纹管闸阀主要结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需。
三、国标波纹管闸阀技术规范 ：
|
结构形式
|
BB-BG-OS & Y
|
|
驱动方式
|
手动
|
|
电动
|
|
设计标准
|
GB12234
|
|
结构长度
|
GB12221
|
|
连接法兰
|
GB9113、JB79、HG20596
|
|
试验和检验
|
JB/T 9092、GB/T13927
|
四、国标波纹管闸阀性能规范性能规范：
|
公称压力（MPa）
|
壳体试验压力（MPa）
|
密封试验压力(MPa)
|
适用温度(℃)
|
使用介质
|
|
1.6
|
2.4
|
1.76
|
≤350℃
|
水、蒸汽、油品等
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
五、国标波纹管闸阀主要零部件材质：
|
序号
|
名称
|
材质
|
|
1
|
阀体
|
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
2
|
阀板
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
3
|
阀杆
|
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
|
|
4
|
波纹管组件
|
1Cr18Ni9Ti、304、316、304L、316L
|
|
5
|
支架
|
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、
|
|
6
|
垫片
|
柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE
|
|
7
|
阀盖
|
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
8
|
六角螺母
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
|
|
9
|
双头螺栓
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
|
|
10
|
填料
|
柔性石墨
|
|
11
|
填料压盖
|
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
|
|
12
|
阀杆螺母
|
铜合金
|
|
13
|
手轮
|
WCB QT400-18
|
六、国标波纹管闸阀主要尺寸：
|
型号
|
WZ41-16
|
|
压力等级
|
PN16
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
950
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量（kg）
|
8
|
9
|
10
|
15
|
22
|
30
|
43
|
57
|
73
|
105
|
150
|
190
|
270
|
380
|
480
|
七、国标波纹管闸阀主要尺寸：
|
型号
|
WZ41-25
|
|
压力等级
|
PN25
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
980
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量（kg）
|
9
|
10
|
12
|
17
|
23
|
34
|
50
|
65
|
82
|
115
|
165
|
210
|
300
|
420
|
540
|
八、国标波纹管闸阀主要尺寸：
|
型号
|
WZ41-40
|
|
压力等级
|
PN40
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
|
H
|
200
|
210
|
250
|
260
|
290
|
370
|
398
|
440
|
490
|
530
|
580
|
670
|
760
|
850
|
980
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量（kg）
|
9
|
10
|
12
|
18
|
25
|
38
|
53
|
70
|
88
|
125
|
175
|
225
|
310
|
440
|
560
|
|
|
|
|
|
