您的位置：首页>产品中心>锻钢波纹管闸阀 |
 |
|
产品名称： |
锻钢波纹管闸阀 |
产品型号： |
WZ41Y |
产品口径： |
DN10-50 |
产品压力： |
0.6~32.0Mpa |
产品材质： |
铸钢、不锈钢、合金钢等 |
产品简介： |
上海沃托阀门有限公司生产的锻钢波纹管闸阀是螺栓式阀盖，锻钢波纹管闸阀采用波纹管密封的设计；波纹管闸阀由阀体、阀瓣、阀杆、波纹管和填料函的阀盖等零件组成。 |
联系电话： |
021-57522756 |
|
一、锻钢波纹管闸阀概述：
锻钢波纹管阀门有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (304L夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖。按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。
二、锻钢波纹管闸阀结构：
自定心压板压套式
螺栓连接，缠绕垫片密封式阀盖和螺纹连接，全焊密封式阀盖
整体式上密封座
承插端符合 ASME B16.11
螺纹端符合 (NPT)AMME B
明杆支架型 (OS&Y)
阀杆带注脂阀
三、锻钢波纹管闸阀零部件材质：
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
TypeAl05
|
TypeA182 F22
|
Type A182 f304(L)
|
Type A182 F316(L)
|
|
l
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀座
|
A276 420
|
A276 304
|
A276 3040
|
A276 316(L)
|
|
3
|
闸板
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
4
|
阀杆
|
A182 F6a
|
A182 F304
|
A182 304(L) A182 F316(L)
|
|
5
|
波纹管
|
304
|
304(L)
|
316(L)
|
|
6
|
阀盖
|
A105N
|
A182 F22
|
A182 F304fLl
|
A182 F316(L)
|
|
7
|
填料
|
柔性石墨 Flexl‘ble Graphite
|
A276 304
|
|
8
|
吊紧螺栓 /螺母
|
A193 B8／A194 2H A193 B8／A194 4
|
A193 B8/A194 B A193 V8/A194 8M
|
|
9
|
填料压套
|
A276 420
|
A182 F304
|
|
10
|
填料压板
|
A105N
|
A182 F304
|
|
1l
|
阀杆螺母
|
A276 420
|
|
12
|
手轮
|
A197
|
|
13
|
加长套
|
A105 A182 F22 Al 82 F304(L) A182 F316(L)
|
|
14
|
下拖板
|
A182 F304 A182 F304 A182 F304(L) Al 82 F316(L)
|
|
15
|
上拖板
|
A182 F304 A182 F304
|
A1 82 F304(L)
|
A182 F316(L)
|
|
16
|
螺钉
|
A276 420
|
A182 F304
|
|
17
|
锁紧螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
适用介质
|
水、蒸气、油品等
|
水、蒸气、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
|
|
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 As=合金钢：ss=不锈钢
|

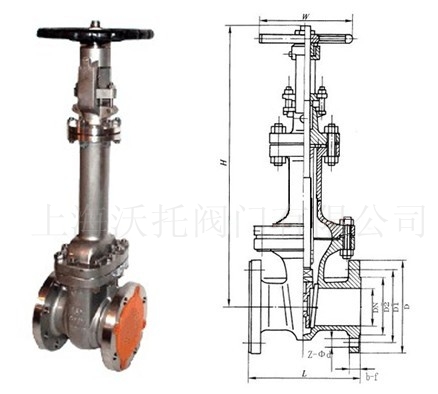

四、锻钢波纹管闸阀尺寸(mm)和重量(kg)
|
NPS
|
缩径
|
3/8
|
1/2″
|
3/4″
|
1
|
1 1/4″
|
1 1/2″
|
2
|
|
全径
|
|
3/8
|
1/2″
|
3/4
|
1
|
1 1/4″
|
1 1/2″
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
|
H(0PEN)
|
220
|
220
|
225
|
244
|
321
|
321
|
347
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
|
重量
|
螺栓式
|
3.2
|
3.0
|
4.8
|
7.9
|
11.0
|
16.8
|
25.2
|
|
焊接式
|
3.0
|
2.8
|
4.8
|
7.0
|
9.6
|
13.5
|
20.25
|
|
|
|
|
|
