您的位置:首页>产品中心>丝扣截止阀 |
 |
|
产品名称: |

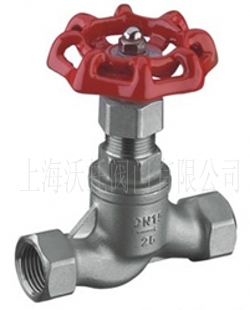

丝扣截止阀 |
产品型号: |
J11W |
产品口径: |
DN15~50 |
产品压力: |
PN1.6~4.0Mpa |
产品材质: |
不锈钢等 |
产品简介: |
丝扣截止阀结构合理、密封可靠、性能优良;丝扣截止阀具有耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长等特点;丝扣截止阀可适用于石油、化工、制药、电力行业等各种工况的水平安装管路上。 |
联系电话: |
021-57522756 |
|
一、丝扣截止阀用途及特点
丝扣截止阀按GB12235标准设计制造,结构合理、密封可靠、性能优良。本阀具有截止阀和止回阀双重功能,属于一种多用阀,当阀门开启时阀瓣沿着提升起的阀杆做升降运动,可作为止回阀用,当阀门关闭时阀杆压紧阀瓣起到截止阀的作用。阀瓣、阀座密封面堆焊铁基合金或司太立钴基硬质合金,具有耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长的特点。丝扣截止阀可适用于石油、化工、制药、电力行业等各种工况的水平安装管路上。
二、丝扣截止阀主要性能参数
型号
|
公称压力
|
试验压力PS(Mpa)
|
工作压力 (Mpa)
|
工作温度
(℃)
|
适用介质
|
壳体
|
密封
|
J11W-16
J11W-16K
|
1.6
|
2.5
|
1.76
|
1.6
|
≤100
|
油类
Oil
|
J11W-16P
|
硝酸类腐蚀性介质
|
J11W-16R
|
≤350
|
醋酸类腐蚀性介质
|
J11W-16Ni
|
碱液、盐水、海水等
|
三、内螺纹截止阀标准与规范
设计与制造
|
结构长度
|
压力-温度等级
|
连接法兰
|
试验与检验
|
GB12235
|
GB12221
|
GB9131
|
JB/T79
|
JB/T9092
|
JB/T74
|
GB9113
|
GB13927
|
HG20604
|
HG20592
|
|
四、丝扣截止阀主要连接尺寸
公称通径DN(mm)
|
管螺纹
|
尺 寸(mm)
|
L
|
D1
|
S
|
H
|
H1
|
D0
|
15
|
1/2
|
90
|
14
|
32
|
109
|
117
|
65
|
20
|
3/4
|
100
|
16
|
36
|
109
|
117
|
65
|
25
|
1
|
120
|
18
|
46
|
132
|
142
|
80
|
32
|
1/4
|
140
|
20
|
55
|
156
|
168
|
100
|
40
|
1/2
|
170
|
22
|
65
|
167
|
168
|
100
|
50
|
2
|
200
|
24
|
80
|
182
|
200
|
120
|
65
|
2/2
|
260
|
26
|
95
|
200
|
223
|
120
|
|
|
|
|
