您的位置：首页>产品中心>电动V型球阀 |
 |
|
产品名称： |

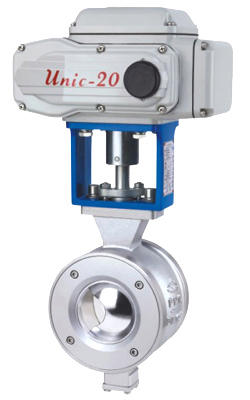

电动V型球阀 |
产品型号： |
ZDRV |
产品口径： |
DN15-250 |
产品压力： |
1.6-6.4MPa |
产品材质： |
铸铁、铸钢、不锈钢等 |
产品简介： |
ZDRV型电动V型球阀是一种直角回转结构的高级控制阀，其由回转型角行程电子式电动执行器和V型球阀结构组成， |
联系电话： |
021-57522756 |
|
电动V型球阀概述
ZDRV型电动V型球阀是一种直角回转结构的高级控制阀，其由回转型角行程电子式电动执行器和V型球阀结构组成，以电源电压为动力，接受工业自动化控制仪表来源的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节和二位开关控制。Ｖ型球阀阀芯设计成带有特殊形状的Ｖ型缺口，具有精确的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动控制系统。
|
材料\材料代号
|
C
|
P
|
R
|
|
主要
零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
球体
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
增强聚四氟乙烯对位聚苯硬质合金钢
|
|
填料
|
聚四氟乙烯柔性石墨
|
|
适用
工况
|
适用介质
|
水、蒸汽、油品
|
硝酸碱类
|
醋酸类
|
|
适用温度
|
-28℃ - 500℃
|
主要技术参数
|
公称通径D（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数Cv
|
32
|
43
|
78
|
90
|
160
|
250
|
360
|
610
|
1120
|
1850
|
2950
|
3700
|
|
公称压力PN（MPa）
|
1.6、2.5、4.0、6.4
|
|
流量特性
|
近似等百分比（参见典型曲线图）、直线性、快开特性
|
|
阀板转角（度）
|
0°～90°
|
|
允许泄漏量等级
|
软密封：零泄露硬密封：≤10--5额定流量系数
|
|
执行器型号
|
HL、3810R、PSQ HQ或QB型
|
|
作用形式
|
开关型、智能调节型、（隔爆型）
|
|
电源电压
|
AC220V 50Hz或AC380V 50Hz
|
|
调节型
|
输入信号
|
0～10mA、4～10mA 、1-5VDC
|
|
输入信号
|
0～10mA、4～10mA 、1-5VDC
|
|
基本误差
|
≤±1.5%
|
|
回差
|
≤1.5%
|
|
死区
|
≤0.3%
|
|
可调节比
|
250:1
|
300:1
|
|
开关型
|
电源电压
|
AC220V/AC380V/AC110V
|
|
反馈信号
|
有源触点信号、无源触信号（可选）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
订货须知
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件 |
|
|
|
|
