您的位置：首页>产品中心>承插焊锻钢闸阀（焊接式阀盖） |
 |
|
产品名称： |

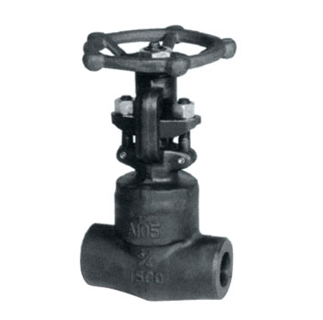

承插焊锻钢闸阀（焊接式阀盖） |
产品型号： |
Z11H |
产品口径： |
DN10/50 |
产品压力： |
150～1500Lb |
产品材质： |
锻钢 |
产品简介： |
承插焊锻钢闸阀为缩径设计，与同口径的铸钢闸阀相比流量要稍小，但承受的承插焊锻钢闸阀压力与温度范围要比铸钢阀门要高，密封性能也要比铸钢闸阀要好许多，寿命更长，介质流动方向同其它闸阀一样不受限制。 |
联系电话： |
021-57522756 |
|
锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖螺纹连接，内压自密封环密封。
一、承插焊锻钢闸阀设计结构、说明
承插焊锻钢闸阀为缩径设计，与同口径的铸钢闸阀相比流量要稍小，但承受的压力与温度范围要比铸钢阀门要高，密封性能也要比铸钢闸阀要好许多，寿命更长，介质流动方向同其他闸阀一样不受限制。
二、承插焊锻钢闸阀结构型式：
1.全通径或缩径；
2.明杆带支架；
3.两端自动调心的填料压套；
4.用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
5.本体倒密封；
6.承插焊接ANSI/ASME B16.11;
7.螺纹端（NPT端）按ANSI/ASME B1.20.1。
三、承插焊锻钢闸阀材料表：
|
序号
NO.
|
名 称
|
美标碳钢
CS to ASTM
|
美标合金钢
AS to ASTM
|
美标不锈钢钢
SS to ASTM
|
|
Part Name
|
Type A 105
|
Type F22
|
Type F304（L）
|
Type F316（L）
|
|
1
|
阀体
|
Body
|
A105
|
A182 F22
|
A182 F304（L）
|
A182 F316（L）
|
|
2
|
阀座
|
Seat Ring
|
A276 420
|
A276 304
|
A276 F304（L）
|
A276 F316（L）
|
|
3
|
闸板
|
Wedge
|
A276 430&410
|
A182 F304
|
A182 F304（L）
|
A182 F316（L）
|
|
4
|
阀杆
|
Stem
|
A182 F6
|
A182 F304
|
A182 F304（L）
|
A182 F316（L）
|
|
5
|
垫片
|
Gasket
|
Corrugated SS+graphite
|
SS+PTFE
|
|
6
|
阀盖
|
Bonnet
|
A105
|
A182 F22
|
A182 F304（L）
|
A182 F316（L）
|
|
7
|
螺栓
|
Bonnet Bolt
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
销
|
Pin
|
A276 420
|
A276 F304
|
|
9
|
填料压套
|
Gland
|
A276 410
|
A182 F304（L）
|
A182 F316（L）
|
|
10
|
活节螺丝
|
Gland Eyebolt
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料压盖
|
Gland Flange
|
A105
|
A182 F11
|
A182 F304（L）
|
A182 F316（L）
|
|
12
|
螺母
|
Gland Nut
|
A194 2H
|
A 194 4
|
A194 8
|
A194 8M
|
|
13
|
阀杆螺母
|
Stem Nut
|
A276 420/Cu-Alloy（铜合金）
|
|
14
|
手轮锁紧螺母
|
H.W.Lock Nut
|
A 194 2H
|
A194 4
|
A 194 8
|
A194 8M
|
|
15
|
铭牌
|
Nameplate
|
SS
|
|
16
|
手轮
|
Handwheel
|
A197
|
|
17
|
衬垫
|
Bearing Gasket
|
A473 431
|
|
18
|
填料
|
Stem Packing
|
Flexible Graphite
|
PTFE
|
|
适用介质 Suitable Medium
|
（水、油、气等）W.O.G.etc
|
（酸类）HNO3,CH3OOH etc
|
|
适用温度 Suitable Temperature
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
四、承插焊锻钢闸阀尺寸和重量表 Dimensions（mm）and Weights（Kg）
|
通径
|
缩径RB
|
3/8
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
|
|
NPS
|
全径FB
|
|
3/8
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
|
L
|
150～800Lb
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
178
|
|
900Lb
|
79
|
92
|
111
|
120
|
120
|
140
|
178
|
210
|
|
1500Lb
|
111
|
111
|
111
|
114
|
120
|
140
|
162
|
210
|
|
H（OPEN）
|
150～800Lb
|
158
|
158
|
169
|
197
|
236
|
246
|
283
|
330
|
|
900～1500Lb
|
169
|
197
|
197
|
236
|
246
|
283
|
330
|
354
|
|
W
|
150～800Lb
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
900～1500Lb
|
100
|
125
|
125
|
160
|
160
|
180
|
200
|
240
|
|
Weights
|
Bolted
|
150～800Lb
|
2.1
|
2.0
|
2.3
|
4.3
|
5.9
|
6.9
|
11.1
|
15.2
|
|
900～1500Lb
|
2.5
|
4.3
|
4.2
|
6.6
|
8.8
|
12.5
|
17.2
|
23.5
|
|
Welded
|
150～800Lb
|
1.8
|
1.7
|
2.0
|
3.8
|
5.1
|
6.1
|
10.2
|
14.2
|
|
900～1500Lb
|
2.4
|
4.2
|
4.0
|
6.3
|
8.7
|
12.1
|
17.2
|
22
|
承插焊锻钢闸阀安装与维护应注意以下事项：
①法兰锻钢闸阀安装前须检查阀门内腔和密封面等部位，不允许有污物或砂粒附着；
②检查法兰连接锻钢闸阀的各连接部位螺栓，要求均匀拧紧；
③检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
④用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
⑤用户在安装锻钢闸阀时，必须预留阀门驱动的必要空间；
⑥驱动装置的接线须按线路图进行；
⑦闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。 |
|
|
|
|
