您的位置：首页>产品中心>地下软密封闸阀 |
 |
|
产品名称： |
地下软密封闸阀 |
产品型号： |
Z45X-10/16 |
产品口径： |
DN40~500 |
产品压力： |
PN1.0~1.6 |
产品材质： |
灰铸铁、球墨铸铁,不锈钢等 |
产品简介： |
地下软密封闸阀底部采用与水管相同的平底设计，阀腔内无闸槽，不会造成杂物淤积，使流体畅通无阻；地下软密封闸阀高品质的橡胶进行整体包覆，阀杆、阀杆螺母、密封套采用耐腐蚀材料不锈钢和铜，阀体内外采用环氧树脂静电喷涂，不会产生锈水，可直接饮用水要求。 |
联系电话： |
021-57522756 |
|

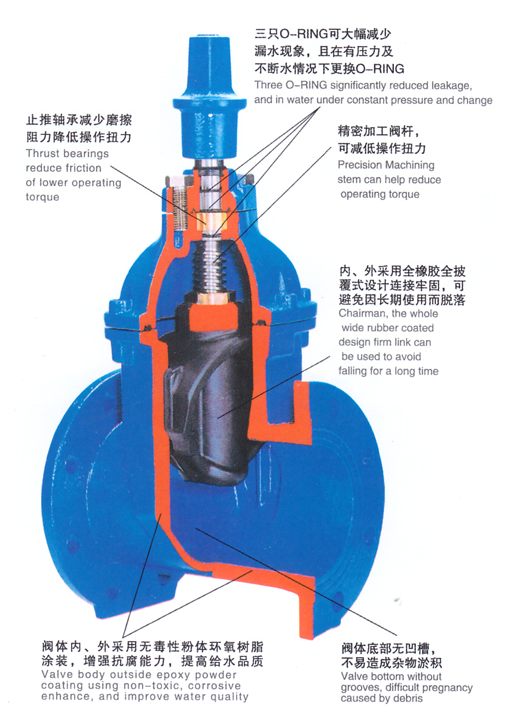

一、地下软密封闸阀特点：
1、地下软密封闸阀阀腔内无闸槽：
传统的闸阀由于阀腔底部有一闸槽，长时间使用后闸槽内往往容易淤积砂石等杂物，造成阀门关闭不严产生漏水或根本无法关闭。沃托阀门生产的软密封闸阀底部采用与水管相同的平底设计，阀腔内无闸槽，不会造成杂物淤积，使流体畅通无阻。
2、地下软密封闸阀阀板整体橡胶包覆：
地下软密封闸阀板采用高品质的橡胶进行整体包覆，先进的橡胶硫化技术使得硫化后的阀板能够保证精确的几何尺寸，并且粘接牢固，不易脱落而且弹性记忆佳。
3、地下软密封闸阀耐腐蚀：
地下软密封闸阀杆、阀杆螺母、密封套采用耐腐蚀材料不锈钢和铜，阀体内外采用环氧树脂静电喷涂，不会产生锈水和造成介质污染，可满足直接饮用水要求。
4、地下软密封闸阀密封可靠：
采地下软密封闸阀用三道“O型密封圈”，开关轻巧,密封可靠；不用压盘根，平时免维护，产品使用寿命长。
5、带压更换O型圈：独特的设计结构使“O型密封圈”可非常方便地实现在无需停水状态下带压更换。
6、地下软密封闸阀嵌入式铜螺母：铜螺母与阀板采用嵌入式接合，使二者紧密结合成为一体，不会松动或脱落。
7、地下软密封闸阀精密铸造：阀体采用精密铸造工艺，精确的几何尺寸使得阀体内部无需任何精加工即可确保阀门的密封性
二、地下软密封闸阀使用范围
地下软密封闸阀可用于城镇给排水管网、高层建筑、住宅小区、园林绿化、石油、小区供暖、电厂、环保等行业。
三、地下软密封闸阀技术性能参数
|
型号
|
Z45X-10
|
Z45X-16
|
|
公称压力
|
1.0MPa(10kgf/cm2)
|
1.6MPa(16kgf/cm2)
|
|
公称通径
|
32～500mm
|
32～500mm
|
|
密封实验压力
|
1.1MPa(11kgf/cm2)
|
1.76MPa(17.6kgf/cm2)
|
|
强度实验压力
|
1.5MPa(15kgf/cm2)
|
2.4MPa(24kgf/cm2)
|
|
适用温度
|
≤120℃
|
≤120℃
|
|
适用介质
|
水、油、水暖及其他非腐蚀性流体
|
水、油、水暖及其他非腐蚀性流体
|
|
驱动方式
|
手动、电动
|
手动、电动
|
|
亦可根据客户要求，提供具有特殊技术参数的产品
|
四、 地下软密封闸阀零部件材料
|
阀体
|
灰铸铁、球墨铸铁
|
|
闸板
|
灰铸铁、球墨铸铁、NBR、EPDM、HTV
|
|
阀盖
|
灰铸铁、球墨铸铁
|
|
手轮
|
碳钢、灰铸铁、球墨铸铁
|
|
阀杆
|
不锈钢
|
|
密封套
|
黄铜
|
|
阀杆螺母
|
黄铜
|
|
密封圈
|
NBR、HTV
|
五、地下软密封闸阀制造标准
|
连接尺寸标准 : GB17241.6-2008
|
结构长度标准:GB/T12221-2005
|
|
压力试验标准: GB/T13927-2008
|
设计规范：GB/T 12235
|
六、地下软密封闸阀结构连接尺寸（单位：mm）
|
公称通径（DN）
|
结构长度
|
H
|
螺栓
|
|
|
10Kg
|
16Kg
|
参考重量kg
|
|
螺孔中心圆直径D
|
螺栓孔径
|
数量
|
螺纹规格
|
螺孔中心圆直径D
|
螺栓孔径
|
数量
|
螺纹规格
|
|
40
|
165
|
170
|
110
|
19
|
4
|
M16
|
110
|
19
|
4
|
M16
|
7
|
|
50
|
178
|
185
|
125
|
19
|
4
|
M16
|
125
|
19
|
4
|
M16
|
9
|
|
65
|
190
|
205
|
145
|
19
|
4
|
M16
|
145
|
19
|
4
|
M16
|
12
|
|
80
|
203
|
310
|
160
|
19
|
8
|
M16
|
160
|
19
|
8
|
M16
|
20
|
|
100
|
229
|
340
|
180
|
19
|
8
|
M16
|
180
|
19
|
8
|
M16
|
27
|
|
150
|
267
|
430
|
240
|
23
|
8
|
M20
|
240
|
23
|
8
|
M20
|
50
|
|
200
|
292
|
520
|
295
|
23
|
8
|
M20
|
295
|
23
|
12
|
M20
|
80
|
|
250
|
330
|
545
|
350
|
23
|
12
|
M20
|
355
|
28
|
12
|
M24
|
120
|
|
300
|
356
|
660
|
400
|
23
|
12
|
M20
|
410
|
28
|
12
|
M24
|
160
|
|
400
|
406
|
915
|
515
|
28
|
16
|
M24
|
525
|
31
|
16
|
M27
|
280
|
|
500
|
457
|
1110
|
620
|
28
|
20
|
M24
|
650
|
34
|
20
|
M30
|
450
|
七、地下软密封闸阀型号编制说明Z45X-10
|
Z
|
|
4
|
5
|
x
|
10
|
|
|
代号
|
执行机构
|
连接形式
|
结构形式
|
密封材质
|
公称压力
|
阀体材质
|
|
Z：
地下软密封闸阀
|
5：伞齿轮
|
1：内螺纹
|
0： 明杆楔式弹 性 闸 板
|
X：橡胶
|
10:1.0MPa
|
C：铸钢
|
|
6：气动
|
2：外螺纹
|
1：明杆楔式单闸 板
|
F：四氟
|
16:1.6MPa
|
P：304
|
|
9：电动
|
3：两不同连接
|
2：明杆楔式双闸 板
|
W：不锈钢
|
10K：日标
|
R：316
|
|
7：液动
|
4：法兰
|
3：明杆平衡式单闸 板
|
H：合金
|
150Lb美标
|
RL：316L
|
|
2：电液动
|
6：焊接
|
4：明杆平衡式双闸 板
|
Y：硬质合金
|
|
无: 灰铸铁
|
|
无：手动
|
7：对夹
|
5：暗杆楔式单闸 板
|
|
|
|
| |
8：卡箍
|
6：暗杆楔式双闸 板
|
|
|
|
| |
9：卡套
|
7：明杆平衡式单闸 板
|
|
|
|
| |
|
8：明杆平衡式双闸 板
|
|
|
|
|
|
|
|
|
