| 产品中心 About us |
您的位置：首页>产品中心>明杆软密封法兰闸阀 |
 |
|
产品名称： |
明杆软密封法兰闸阀 |
产品型号： |
Z41X-10/16 |
产品口径： |
DN50/500 |
产品压力： |
Z41X-10/16 |
产品材质： |
铸铁、球墨铸铁 |
产品简介： |

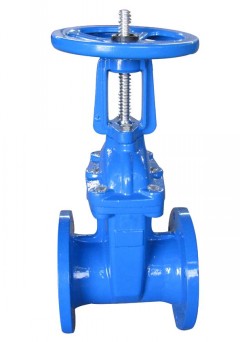

明杆软密封法兰闸阀是引进高科技产品，利用闸板整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良，漏水和生锈的现象，明杆软密封法兰闸阀阀底部采用与水管相同的平底阀座设计，不产生杂物淤积，流阻系数小，通道流畅。 |
联系电话： |
021-57522756 |
|
一、明杆软密封法兰闸阀产品概述：
明杆软密封法兰闸阀除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置.
二、明杆软密封法兰闸阀主要零部件材料：
|
名称
|
材质
|
|
阀体
|
灰铸铁、球墨铸铁、铸钢
|
|
闸板
|
球墨铸铁+三元乙丙或丁腈橡胶
|
|
中口垫
|
丁腈橡胶、三元乙丙
|
|
密封圈
|
丁腈橡胶
|
|
支架
|
灰铸铁、球墨铸铁、铸钢
|
|
阀杆
|
不锈钢
|
|
螺栓
|
不锈钢
|
|
压盖
|
球墨铸铁、铸钢
|
|
阀杆螺母
|
铜合金
|
|
手轮（传动帽）
|
可锻铸铁
|
三、明杆软密封法兰闸阀主要技术参数：
公称压力：1.0～2.5MPa
工作温度：0～80℃
公称通经：50～400mm
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927AP1598
四、明杆软密封法兰闸阀主要外形连接尺寸：
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
|
HA
|
322
|
332
|
350
|
420
|
581
|
581
|
736
|
882
|
1009
|
1300
|
1380
|
|
HC
|
374
|
398
|
429
|
524
|
721
|
736
|
942
|
1031
|
1117
|
1655
|
1805
|
|
|
|
|
|
