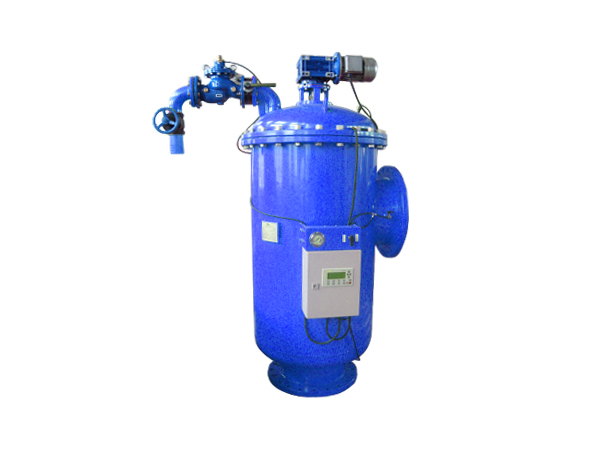

立式低进测出过滤器

工作压力：1.0MPa、1.6 MPa、2.5MPa、

工作温度：70℃

过滤精度范围：100-3000μm

清洗时间：10-60s（可调）

控制方式：PLC控制

清洗模式：压差、时间、手动 、混合

吸污方式：内源反冲洗

电控方式：交流三相380V/50Hz

排污方式：自动、手动

滤网类型：不锈钢楔形网、不锈钢编织网

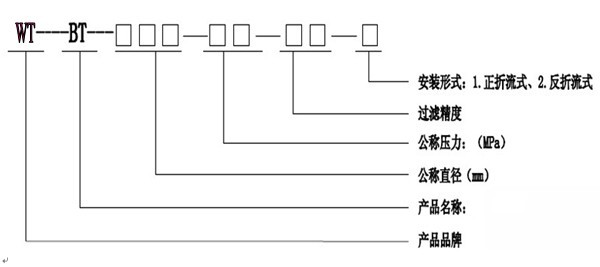

选型说明：

选型要素：

　　1、主管道通径、需处理水量、管路系统压力；

　　2、介质基本情况（悬浮物浓度、粒径分布，是否含油、纤维等）；

　　3、过滤精度（按用户要求）；

　　4、安装位置、管路走向、环境状况（主要考虑温度、安装维修空间）；

　　5、是否附带法兰（为安装方便，订货时通常应注明是否需附带配对法兰)；

技术参数：

公称通径	流量m3/h	DN（mm）	D（mm）	L（mm）	L1（mm）	H（mm）	H1（mm）	重量（Kg）
DN100	50	100	480	750	320	1150	630	300
DN150	120	150	480	770	350	1150	630	320
DN200	250	200	530	850	380	1350	750	370
DN250	380	250	630	980	430	1550	900	400
DN300	500	300	720	1050	500	1700	900	500
DN350	700	350	720	1100	510	1750	930	570
DN400	800	400	820	1300	610	1800	950	660
DN500	1000	500	1020	1500	730	2100	1050	750
DN600	1200	600	1220	1750	820	2300	1150	850

清洗参数及控制配电

公称通径（mm）	DN100	DN150	DN200	DN250	DN300	DN350	DN400	DN500	DN600
排污通径（mm）	50	50	65	80	80	80	100	100	125
清洗时间（s）	30	30	30	40	40	40	50	50	60
清洗一次耗水量（L）	120	120	180	300	300	400	550	550	900
电机功率（Kw）	0.25	0.25	0.25	0.37	0.37	0.37	0.55	0.55	0.75
转速（r/min）	2	2	2	1.5	1.5	1.5	1.2	1.2	1
运行电压（V）	380
控制方式	压差、运行时间、手动
