产品名称: |
直通弧底过滤器 |
产品型号: |
|
产品口径: |
|
产品压力: |
1.0MPa~5.0MPa |
产品材质: |
|
产品简介: |
上海沃托阀门有限公司有近二十年生产高中压阀门的历史,专业生产各类手动、气动、电动闸阀、截止阀、止回阀、蝶阀、球阀、调节阀、安全阀等。 |
联系电话: |
021-57522756 |
|

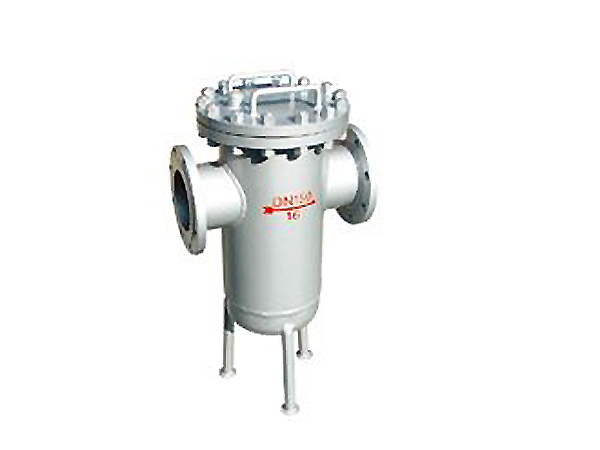

直通弧底过滤器
工作压力:1.0MPa~5.0MPa
工作温度:-196℃ — 400℃
壳体材料:碳钢、不锈钢
过滤精度范围:50-3000μm
清洗模式:手动
清污方式:手动
滤网类型:不锈钢编织网
选型说明:

选型要素:
1、主管道通径、需处理水量、管路系统压力;
2、介质基本情况(悬浮物浓度、粒径分布,是否含油、纤维等);
3、过滤精度(按用户要求);
4、安装位置、管路走向、环境状况(主要考虑温度、安装维修空间);
5、是否附带法兰(为安装方便,订货时通常应注明是否需附带配对法兰);
产品特点:
结构简单、安装方便、故障率低、维修量小、使用寿命长。
设备易损件少,无耗材,运行维护费用低,操作管理简单。
过滤精度高。
结构形式及尺寸参数:
DN
|
L
|
D
|
d0
|
n-Ø
|
W/in
|
H1
|
H2
|
H
检修高度
|
有效过滤面
积/cm2
|
参考重
量/kg
|
200
|
560
|
Ø325
|
Ø290
|
4-Ø16
|
G3/4
|
880
|
540
|
1575
|
786
|
~250
|
250
|
660
|
Ø426
|
Ø375
|
4-Ø16
|
G3/4
|
1050
|
650
|
1870
|
1207
|
~285
|
300
|
750
|
Ø480
|
Ø420
|
4-Ø16
|
G3/4
|
1320
|
860
|
2390
|
1654
|
~395
|
350
|
800
|
Ø500
|
Ø460
|
4-Ø20
|
G1
|
1530
|
1010
|
2785
|
2030
|
~445
|
400
|
840
|
Ø550
|
Ø500
|
4-Ø20
|
G1
|
1720
|
1150
|
3145
|
2540
|
~500
|
450
|
960
|
Ø600
|
Ø550
|
4-Ø24
|
G1
|
1920
|
1310
|
3510
|
3159
|
~570
|
500
|
1080
|
Ø700
|
Ø640
|
4-Ø24
|
G1
|
2110
|
1440
|
3845
|
4051
|
~620
|
|
|
|
|
