您的位置：首页>产品中心>焊接锻钢截止阀(焊接式阀盖) |
 |
|
产品名称： |
焊接锻钢截止阀(焊接式阀盖) |
产品型号： |
J61Y |
产品口径： |
DN10~50 |
产品压力： |
16~320 |
产品材质： |
A105、F11、F22、F316,、F91、F92 |
产品简介： |
焊接锻钢截止阀设计形式是焊接式阀盖,焊接锻钢截止阀这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.有特殊要求时也可采用透焊连接.焊接锻钢截止阀适用于小口径的管道，密封面不易磨损、擦伤，密封性能好，启闭时阀瓣行程小，启闭时间较短等优点。 |
联系电话： |
021-57522756 |
|
一、焊接锻钢截止阀(焊接式阀盖) 设计与制造标准
设计与制造符合API602和ASME B16.34
①全径或缩径
②明杆支架式(OS&Y)
③自定心压板压套式
④螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
⑤整体式上密封座
⑥承插端符合ASME B16.11
⑦螺纹连接端（NPT）符合ANSI/ASME B1.20.1
⑧阀瓣可变换为节流型、针型、球型和止回型
二、焊接锻钢截止阀(焊接式阀盖)主要零部件材质
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304(L)
|
A276F316(L)
|
|
3
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
|
5
|
阀盖
|
A105
|
A276304
|
A276304(L)
|
A276F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
销钉
|
A276420
|
A276 304
|
|
8
|
填料压套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
9
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
10
|
填料压板
|
A216WCB
|
A351CF8
|
|
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
12
|
阀杆螺母
|
A276420
|
|
13
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
14
|
铭牌
|
SS
|
|
15
|
手轮
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

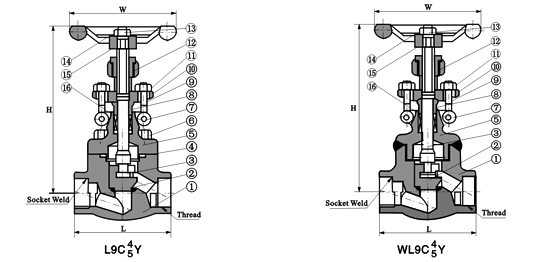

三、焊接锻钢截止阀(焊接式阀盖)尺寸(mm)
|
NPS
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
H(开)
|
166
|
166
|
171
|
207
|
240
|
258
|
330
|
355
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
1.9
|
1.9
|
2.1
|
3.5
|
6.0
|
7.5
|
11.4
|
14.6
|
|
焊接式
|
1.7
|
1.7
|
1.9
|
3.3
|
5.2
|
6.8
|
10.6
|
13.8
|
四、焊接锻钢截止阀(焊接式阀盖)型号编制说明
|
J
|
|
6
|
1
|
y
|
160
|
C
|
|
代号
|
执行机构
|
连接形式
|
结构形式
|
密封材质
|
公称压力
|
阀体材质
|
|
J：
焊接锻钢截止阀 (焊接式阀盖)
|
0：电磁动
|
1：内螺纹
|
1：直通流道
|
M:蒙乃尔合金
|
10:1.0MPa
|
C：铸钢
|
|
3：蜗轮
|
2：外螺纹
|
2：Z形流道
|
B: 巴氏合金
|
16:1.6MPa
|
P：304
|
|
6：气动
|
3：不同连接
|
3: 角式流道
|
W：阀体加工
|
10K：日标
|
R：316
|
|
7：液动
|
4：法兰
|
4：角式流道
|
H：Cr13不锈钢
|
150Lb美标
|
RL：316L
|
|
9：电动
|
6：焊接
|
5：直流流道
|
Y：硬质合金
|
|
A:钛
|
|
无：手动
|
7：对夹
|
6：直通流道
|
B: 巴氏合金
|
|
|
|
|
|
|
|
