您的位置：首页>产品中心>承插焊锻钢截止阀（压力自紧式阀盖） |
 |
|
产品名称： |
承插焊锻钢截止阀（压力自紧式阀盖） |
产品型号： |
J61Y |
产品口径： |
DN15/50 |
产品压力： |
PN1.6-320MPa |
产品材质： |
锻钢、不锈钢等 |
产品简介： |
承插焊锻钢截止阀自密封阀盖这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.承插焊锻钢截止阀只适用于全开和全关，不允许作调节和节流。承插焊锻钢截止阀广泛用于石油、化工、天然气、电站、冶金、国防科研等领域。 |
联系电话： |
021-57522756 |
|
一、承插焊锻钢截止阀(压力自紧式阀盖)设计与制造标准：
|
设计与制造：BS1873 BS5160
|
法兰尺寸：ANSIB16.5
|
压力温度：ANSIB16.34
|
|
结构长度：ANSIB16.10 BS1873
|
对焊连接尺寸：ANSIB16.25
|
检验与实验：BS6755
|
|
公称压力PN(MPa)Nominal pressure
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
壳体强度试验Shell strength test
|
2.4
|
3.8
|
6.0
|
9.6
|
15
|
24
|
|
上密封试验Back seal test
|
1.8
|
2.8
|
4.4
|
7.0
|
11
|
18
|
|
密封试验Seal test
|
1.8
|
2.8
|
4.4
|
7.0
|
11
|
18
|
二、承插焊锻钢截止阀(压力自紧式阀盖)主要零部件材质
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304(L)
|
A276F316(L)
|
|
3
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
|
5
|
阀盖
|
A105
|
A276304
|
A276304(L)
|
A276F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
销钉
|
A276420
|
A276 304
|
|
8
|
填料压套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
9
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
10
|
填料压板
|
A216WCB
|
A351CF8
|
|
11
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
12
|
阀杆螺母
|
A276420
|
|
13
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
14
|
铭牌
|
SS
|
|
15
|
手轮
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

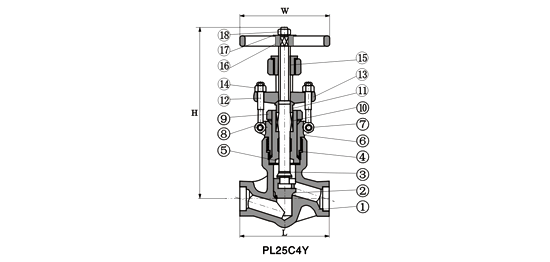

三、承插焊锻钢截止阀(压力自紧式阀盖)尺寸(mm)
|
NPS
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
900Lb-150Lb
|
140
|
140
|
140
|
178
|
178
|
216
|
|
2500Lb
|
186
|
186
|
186
|
232
|
232
|
279
|
|
H(开)
|
333
|
333
|
333
|
408
|
408
|
524
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
重量
|
900LB-1500LB
|
11.2
|
10.5
|
10.1
|
21.0
|
19.6
|
40.4
|
|
2500LB
|
12.3
|
11.6
|
10.8
|
28.0
|
26.4
|
43.8
|
四、承插焊锻钢截止阀(压力自紧式阀盖)型号编制说明
|
J
|
|
6
|
1
|
y
|
160
|
C
|
|
代号
|
执行机构
|
连接形式
|
结构形式
|
密封材质
|
公称压力
|
阀体材质
|
|
J：
承插焊锻钢截止阀 (焊接式阀盖)
|
0：电磁动
|
1：内螺纹
|
1：直通流道
|
M:蒙乃尔合金
|
10:1.0MPa
|
C：铸钢
|
|
3：蜗轮
|
2：外螺纹
|
2：Z形流道
|
B: 巴氏合金
|
16:1.6MPa
|
P：304
|
|
6：气动
|
3：不同连接
|
3: 角式流道
|
W：阀体加工
|
10K：日标
|
R：316
|
|
7：液动
|
4：法兰
|
4：角式流道
|
H：Cr13不锈钢
|
150Lb美标
|
RL：316L
|
|
9：电动
|
6：焊接
|
5：直流流道
|
Y：硬质合金
|
|
A:钛
|
|
无：手动
|
7：对夹
|
6：直通流道
|
B: 巴氏合金
|
|
|
注意:根据工况需求可以采用以下结构
①全径或缩径
②明杆支架式(OS&Y)
③自定心压板压套式

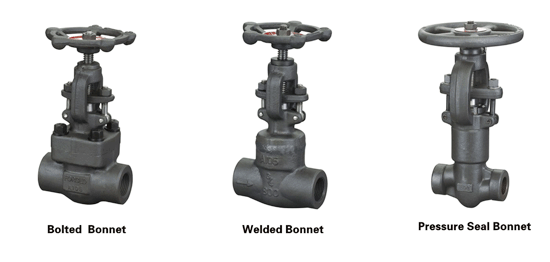

④螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
⑤整体式上密封座
⑥承插端符合ASME B16.11
⑦螺纹连接端（NPT）符合ANSI/ASME B1.20.1
⑧阀瓣可变换为节流型、针型、球型和止回型
|
|
|
|
|
