产品名称： |
暗杆截止阀 |
产品型号： |
J45N |
产品口径： |
DN15~200 |
产品压力： |
PN10~64 |
产品材质： |
WCB、A105、不锈钢等 |
产品简介： |
暗杆截止阀填料采用（ PTFE+丁晴橡胶）复合软成形填料，下增加弹簧自动补偿，利用管道压力产生自动密封，密封填料磨损弹簧自动补偿；暗杆截止阀适用于城市燃气，液氨，液化气等管道,暗杆截止阀也使用于炼油厂,石油化工厂,火力发电厂的冷却系统,作为控制介质截止的启闭装置。 |
联系电话： |
021-57522756 |
|
暗杆截止阀采用成形聚四氟乙烯/柔性石墨作为密封填料，由填料压盖提供初始密封，当发生磨损引起的动密封泄漏时，可用填料压盖螺母进行调整，适用于大多数高中压非腐蚀性流体输送场合。暗杆截止阀在阀瓣的金属密封面上设置一沟槽，镶装一软密封环与阀座金属密封面形成软硬双重密封结构，提高了密封性能，避免了金属密封旋转摩擦产生静电，引起的火花。金属硬密封面保护软密封材料过载不受损，延长阀门使用寿命。适用于石油、化工、钢铁、水力、电力等行业。
一、暗杆截止阀用途和性能规范
本截止阀使用于城市燃气，液氨，液化气等管道,也使用于炼油厂,石油化工厂,火力发电厂的冷却系统,作为控制介质截止的启闭装置。
二、暗杆截止阀操作原理和结构
1、手轮顺时针方向转时 ,阀杆向下移动,阀瓣下降使密封面密合 ,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。
2、本截止阀增加了一个上密封.在截止阀开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用，并可带压更换复合软成形填料。
3、本截止阀采用 PTFE（F）或巴氏合金（B）制品作密封面,填料为复合软成形填料（PTFE+丁晴橡胶+弹簧）,上密封也为软材质,密封性能较好.
三、暗杆截止阀特点
1.开关轻松，密封性能好。
2.结构简单，制造和维修比较方便。
3.工作行程小，启闭时间短。
4.密封性好，密封面间磨擦力小，寿命较长。
5.阀杆填料自动密封：填料采用（ PTFE+丁晴橡胶）复合软成形填料，下增加弹簧自动补偿，利用管道压力产生自动密封，密封填料磨损弹簧自动补偿。（详见图 4）
6.密封填料损坏—带压更换填料。（手轮逆时针方向转到顶点，上密封产生密封，拿下手轮，松开填料室，拿下填料室，更换复合软成形填料（ 13号）（PTFE+丁晴橡胶 +弹簧）。
7.阀杆耐磨攻能：填料室增加 PTFE（14号），使阀杆不会和填料室摩擦，增强阀杆使用寿命。
8.开启时将阀杆提到最高点,令填料与上密封同时起密封作用. 关闭时关闭力不要过大,以免破坏密封面.
四、暗杆截止阀密封材料说明
|
聚四氟乙烯 PTFE 代号：（F）
|
巴氏合金代号：（B）
|
|
优点：耐温（ -196~120℃），耐腐：耐强酸强碱、水和各种有机溶剂。无毒害/不粘附/高润滑/耐气候机械性质较软，有“塑料王”之称。
|
特点：因其呈白色，又称白合金，低硬度轴转动的材料。熔点：固相点温度为 240℃，液相点温度为 370℃，最高使用温度不得超过 100℃，摩擦系数在有油时为 0.005，无油时为 0.28。
|

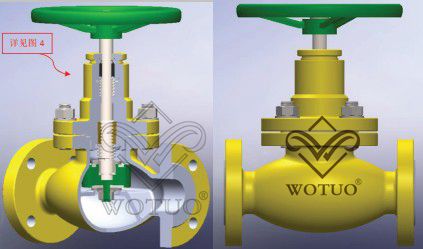

五、暗杆截止阀外形图、暗杆截止阀剖面图
六．暗杆截止阀性能规范
|
|
强度试验压力 Mpa
|
空气密封试验压力 Mpa
|
低压密封试验（Mpa)
|
适用介质
|
|
1．6/2.5
|
3.75
|
2.75
|
0.3
|
液化气、天然气，液氨等非腐蚀性介质。
|
|
4.0
|
6.0
|
4.4
|
0.3
|
|
10K/150LB
|
3.0
|
2.2
|
0.3
|
|
20K/300LB
|
7.5
|
5.5
|
0.3
|
|
使用温度℃ (-80～120℃)
|
七、暗杆截止阀尺寸和连接尺寸PN1.6/2.5Mpa（参见图1）
|
口径/压力
|
暗杆截止阀主要连接尺寸
|
|
DN
|
NPS
|
L
|
ΦD
|
ΦK
|
Φd
|
C
|
f
|
z-Φd
|
H
|
ΦD0
|
|
mm
|
(in)
|
(mm)
|
(mm)
|
（mm）
|
(mm)
|
(mm)
|
(mm)
|
(mm)
|
(mm)
|
(mm)
|
|
15
|
1/2〞
|
130
|
95
|
65
|
45
|
16
|
2
|
4-*14
|
207
|
120
|
|
20
|
3/4〞
|
150
|
105
|
75
|
55
|
16
|
2
|
4-*14
|
217
|
120
|
|
25
|
1〞
|
160
|
115
|
85
|
65
|
16
|
2
|
4-*14
|
219
|
120
|
|
32
|
1¼〞
|
190
|
140
|
100
|
75
|
18
|
2
|
4-*18
|
280
|
160
|
|
40
|
1½〞
|
200
|
150
|
110
|
85
|
18
|
3
|
4-*18
|
330
|
200
|
|
50
|
2〞
|
230
|
165
|
125
|
100
|
20
|
3
|
4-*18
|
350
|
240
|
|
65
|
2½〞
|
290
|
180
|
145
|
120
|
22
|
3
|
8-*18
|
400
|
280
|
|
80
|
3〞
|
310
|
195
|
160
|
135
|
22
|
3
|
8-*18
|
430
|
320
|
|
100
|
4〞
|
350
|
240
|
190
|
160
|
24
|
3
|
8-*23
|
465
|
360
|
|
125
|
5〞
|
400
|
270
|
220
|
188
|
28
|
3
|
8-*25
|
558
|
400
|
|
150
|
6〞
|
480
|
300
|
250
|
218
|
30
|
3
|
8-*25
|
611
|
400
|
|
200
|
8〞
|
600
|
360
|
310
|
278
|
34
|
3
|
12-*25
|
710
|
450
|
八、暗杆截止阀零部件材料
|
序号
|
零件名称
|
材料
|
序号
|
零件名称
|
材料
|
|
1
|
阀盖
|
碳素钢WCB
|
13
|
填料室
|
25#
|
|
2
|
密封圈
|
1010尼龙/PTFE
|
14
|
耐磨圈
|
1010尼龙
|
|
3
|
阀瓣
|
20Cr13/A105（电镀镍磷）
|
15
|
手轮
|
WCB
|
|
4
|
对开环
|
25#
|
16
|
六角螺母
|
A197-B7
|
|
5
|
阀瓣盖
|
45#
|
17
|
O型圈
|
丁晴橡胶
|
|
6
|
阀杆
|
20Cr13
|
18
|
垫片
|
1010尼龙
|
|
7
|
垫片
|
PTEF
|
19
|
阀盖
|
A105
|
|
8
|
阀杆螺母
|
QT400-18
|
20
|
上密封圈
|
1010尼龙/PTEF
|
|
9
|
六角螺柱
|
A193-B7
|
21
|
阀瓣压片
|
25#
|
|
10
|
六角螺母
|
A194-2H
|
22
|
六角螺母
|
A104-2H
|
|
11
|
弹簧
|
F304
|
23
|
弹性垫片
|
45#
|
|
12
|
复合填料
|
F4+丁晴橡胶
|
13
|
填料室
|
25#
|
九、暗杆截止阀的使用保管注意事项
1、截止阀在日常保管时应将对各个通路用塞子或封盖封闭,存放在干燥通风的室内,长期存放应经常检
2、查,消除污垢,并在加工面上涂防锈油防止锈蚀.
3、安装前应将本阀清洗干净,将各螺丝连接处拧紧 . 本阀可安装在任何工作位置 ,但应便于操作和维修
4、本阀只能单向截断 ,安装时必需注意截止阀流向道标志,并将要保护本阀的各部件的清洁防止锈蚀.
5、订货须注明法兰密封形式.
6、必需正确使用本阀 ,如不按照本公司的使用说明,造成的损坏责任一切自负.
7、使用前请仔细阅读液化气截止阀使用说明书. |
|
|
|
|
