您的位置：首页>产品中心>对夹式消声止回阀 |
 |
|
产品名称： |
对夹式消声止回阀 |
产品型号： |
H71XT |
产品口径： |
DN15～DN200 |
产品压力： |
0.6～10.0MPa |
产品材质： |
铸钢、不锈钢、合金钢等 |
产品简介： |
对夹式消声止回阀是利用管线内部压力变化，内压自行驱动型止回阀；对夹式消声止回阀安装在水泵出口管道上，多用于水泵停止时，防止管路中带压水流回流冲击水泵确保安全。 |
联系电话： |
021-57522756 |
|
一、对夹式消声止回阀安装说明
对夹式消声止回阀是利用管线内部压力变化，内压自行驱动型止回阀.该产品阀瓣运动自动导向，开启关闭灵活，运动自如，密封性能好，外形结构尺寸小、重量轻、拆装方便、噪音低、垂直，水平 安装均可。对夹式消声止回阀可安装在水泵出口管道上，多用于水泵停止时，防止管路中带压水流回流冲击水泵确保安全。
１、安装前请核对该阀门的口径，压力等级及外观是否完好无损。用手按动阀轴是否动作灵活无阻。
２、检查阀体标示红色箭头与管线水流方向是否一致。
３、夹紧阀门时，各螺栓拧紧用力均衡，使阀门受力一致，并且夹紧力不要过大。
二对夹式消声止回阀主要性能、规范
|
公称压力
|
实验压力
|
工作压力
|
适用温度
|
适用介质
|
|
强度
|
密封
|
|
1.6
|
2.4
|
1.76
|
1.6
|
80
|
水
|

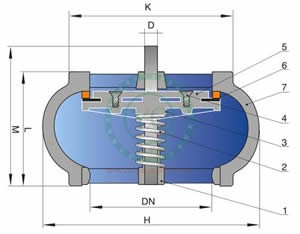

三、对夹式消声止回阀主要零件材料
|
零件名称
|
阀体、阀盖、阀瓣
|
密封垫
|
阀轴、压盖
|
弹簧
|
|
材料
|
铸铁
|
丁腈橡胶
|
黄铜
|
不锈钢
|
四、对夹式消声止回阀主要尺寸及重量
|
公称通经
ＤＮ（mm）
|
尺寸（mm）
|
重量
（kg）
|
|
Ｌ
|
Ｄ
|
Ｄ
|
螺栓
|
|
40
|
62
|
105
|
85
|
4-M16×150
|
2.3
|
|
50
|
67
|
127
|
105
|
4-M16×150
|
2.5
|
|
65
|
73
|
139
|
120
|
4-M16×150
|
4
|
|
80
|
80
|
152
|
135
|
8-M16×160
|
5.2
|
|
100
|
102
|
172
|
155
|
8-M16×190
|
7.5
|
|
125
|
120
|
225
|
185
|
8-M16×230
|
13.5
|
|
150
|
140
|
232
|
210
|
8-M20×240
|
17.5
|
|
200
|
165
|
286
|
265
|
12-M20×260
|
27
|
|
250
|
210
|
350
|
320
|
12-M22×310
|
56
|
|
300
|
260
|
430
|
|
|
|
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按型号直接向我们沃托阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。
