您的位置：首页>产品中心>衬氟立式止回阀 |
 |
|
产品名称： |
衬氟立式止回阀 |
产品型号： |
H42F4/F46 |
产品口径： |
DN40-DN400 |
产品压力： |
PN0.6MPa-1.6MPa |
产品材质： |
铸钢、不锈钢，PTFE |
产品简介： |
衬氟立式止回阀是能自动阻止流体倒流的阀门；衬氟止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧；衬氟立式止回阀当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。 |
联系电话： |
021-57522756 |
|
一、衬氟立式止回阀产品概述
衬氟立式止回阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
衬氟立式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，衬氟立式止回阀适用于低流速和流动不常变化的大口径场合。该阀门的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小。
二、衬氟立式止回阀产品特点
1、衬氟立式止回阀无需外加任何能源装置，减少运行成本。
2、适用于一般工况及磨损或腐蚀介质的特种工况。
3、独特的设计特点允许固体颗粒物须畅地通过阀门，甚至可以利用身的柔性将固体颗粒包裹住以保证密封。
4、防倒灌倒流效果好，利用橡胶本身的弹性及反向背压的作用。
5、密封可靠，特别是新型弯曲形阀嘴，进一步增加密封性，减少渗漏量或无渗漏。
6、工作时通过内外压力差来自然地实现开启与闭合，是强腐蚀性介质及电站脱硫。
三、衬氟立式止回阀的执行标准
|
设计标准
|
GB12224
|
|
结构长度
|
GB12221
|
|
法兰标准
|
JB/T79-94
|
|
GB9113.1-26
|
|
检验试验
|
GB/T13927
|
四、衬氟立式止回阀的主要零件材料
|
零件名称
|
材料
|
|
上下阀体
|
铸铁、铸钢、不锈钢、内衬F46、F3
|
|
阀 瓣
|
铸钢、不锈钢、衬F46、F3
|
|
垫 圈
|
F4
|
五、衬氟立式止回阀的压力试验和性能规范
|
公称通径DN（mm)
|
50～2000
|
50～1600
|
|
公称压力PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
适用温度
|
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
驱动方式
|
蜗轮传动、电动、气动、液动
|

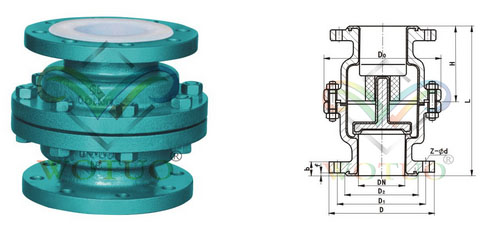

六、衬氟立式止回阀的主要外形和连接尺寸
衬氟立式止回阀的连接尺寸表
|
公称通径
|
衬氟立式止回阀主要尺寸
|
参考值
|
重量
|
|
PN0.6MPa
|
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
H
|
㎏
|
|
25
|
152
|
100
|
75
|
60
|
3
|
14
|
4-Φ12
|
130
|
76
|
6
|
|
32
|
152
|
120
|
90
|
70
|
3
|
16
|
4-Φ14
|
140
|
76
|
8
|
|
40
|
178
|
130
|
100
|
80
|
3
|
16
|
4-Φ14
|
160
|
89
|
10
|
|
50
|
178
|
140
|
110
|
90
|
3
|
16
|
4-Φ14
|
170
|
89
|
14
|
|
65
|
190
|
160
|
130
|
110
|
3.5
|
18
|
4-Φ14
|
200
|
95
|
18
|
|
80
|
203
|
185
|
150
|
125
|
3.5
|
18
|
4-Φ18
|
220
|
101
|
21
|
|
100
|
267
|
205
|
170
|
145
|
4
|
20
|
4-Φ18
|
240
|
133
|
40
|
|
125
|
305
|
235
|
200
|
175
|
4
|
20
|
8-Φ18
|
280
|
152
|
70
|
|
150
|
394
|
260
|
225
|
200
|
4
|
20
|
8-Φ18
|
315
|
197
|
90
|
|
PN1.0MPa
|
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
H
|
㎏
|
|
25
|
152
|
115
|
85
|
65
|
3
|
16
|
4-Φ14
|
130
|
76
|
7
|
|
32
|
152
|
135
|
100
|
70
|
3
|
18
|
4-Φ18
|
140
|
76
|
9
|
|
40
|
178
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
160
|
89
|
12
|
|
50
|
178
|
160
|
125
|
100
|
3
|
18
|
4-Φ18
|
170
|
89
|
15
|
|
65
|
190
|
180
|
145
|
120
|
3.5
|
20
|
4-Φ18
|
200
|
95
|
20
|
|
80
|
203
|
195
|
160
|
135
|
3.5
|
20
|
4-Φ18
|
220
|
101
|
24
|
|
100
|
267
|
215
|
180
|
155
|
4
|
22
|
8-Φ18
|
240
|
133
|
44
|
|
125
|
305
|
245
|
210
|
185
|
4
|
24
|
8-Φ18
|
280
|
152
|
75
|
|
150
|
394
|
280
|
240
|
210
|
4
|
24
|
8-Φ23
|
315
|
197
|
95
|
|
|
|
|
|
