您的位置：首页>产品中心>旋启式衬氟止回阀 |
 |
|
产品名称： |
旋启式衬氟止回阀 |
产品型号： |
H44F46 |
产品口径： |
DN40-400 |
产品压力： |
PN1.6MPa |
产品材质： |
铸钢、不锈钢、PTFE等 |
产品简介： |
旋启式衬氟止回阀是能自动阻止流体倒流的阀门；旋启式衬氟止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧；旋启式衬氟止回阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸。 |
联系电话： |
021-57522756 |
|
一、旋启式衬氟止回阀的概述
旋启式衬氟止回阀又称氟塑料衬里耐腐阀门，是将聚四氟乙烯树脂（或型材经加工）采用模压（或镶嵌）方法置于钢质或铁质的阀门承压件的内壁（同样的方法适用于各类压力容器及管路附件的内衬）或阀门内件的外表面，利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。旋启式衬氟止回阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点；适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭。旋启式衬氟止回阀的阀轴与阀瓣设计为一体，全部衬氟塑料的轴，镶嵌在阀体与阀盖之间形成的特殊凹槽内，启闭灵活，密封可靠。另外，除了阀体、阀瓣外，复位弹簧也全部包衬了耐腐蚀的氟塑料，设计合理的弹簧，使阀瓣在低压区内也能产生足够的密封比压，保证阀门在低压力区密封的可靠性。
二、旋启式衬氟止回阀的特点
1、适用于一般工况及磨损或强腐蚀介质的特种工况。
2、旋启式衬氟止回阀无需外加任何能源装置，减少运行成本。
3、防倒灌倒流效果好，利用橡胶本身的弹性及反向背压的作用。
4、工作时通过内外压力差来自然地实现开启与闭合，适用于强腐蚀性介质及电站脱硫。
三、旋启式衬氟止回阀的执行标准
|
设计标准
|
GB 12236
|
|
结构长度
|
GB 12221
|
|
法兰标准
|
JB/T79-94
|
|
GB 9113.1-26
|
|
检验试验
|
GB/T13927
|
四、旋启式衬氟止回阀的主要零件材料
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
阀瓣/阀杆
|
35
|
1Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里/阀座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
4
|
紧固螺栓
|
WCB
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
5
|
螺母
|
PTFE(F4)
|
CF8
|
CF8
|

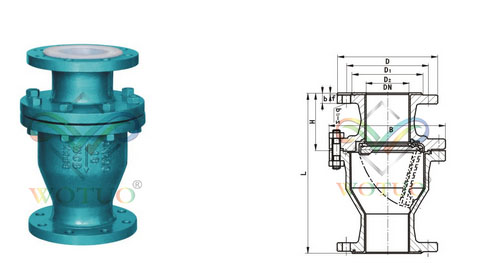

五、旋启式衬氟止回阀的主要外形和连接尺寸
|
公称通经
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN（mm）
|
NPS（inch）
|
PN1.0MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
|
200
|
8
|
600
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
|
400
|
16
|
914
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
|
450
|
18
|
978
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
|
500
|
20
|
978
|
670
|
620
|
585
|
4
|
34
|
20-φ25
|
|
PN1.6MPa
|
|
15
|
1/2
|
130
|
130
|
95
|
65
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
150
|
150
|
105
|
75
|
2
|
16
|
4-φ14
|
|
25
|
1
|
160
|
160
|
115
|
85
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
180
|
180
|
135
|
100
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
200
|
200
|
145
|
110
|
3
|
18
|
4-φ18
|
|
50
|
2
|
230
|
230
|
160
|
125
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
290
|
290
|
180
|
145
|
3
|
20
|
4-φ18
|
|
80
|
3
|
310
|
310
|
195
|
160
|
3
|
22
|
4-φ18
|
|
100
|
4
|
350
|
350
|
215
|
180
|
3
|
24
|
8-φ18
|
|
125
|
5
|
400
|
400
|
245
|
210
|
3
|
26
|
8-φ18
|
|
150
|
6
|
480
|
480
|
280
|
240
|
3
|
28
|
8-φ23
|
|
200
|
8
|
600
|
495
|
335
|
295
|
3
|
30
|
12-φ23
|
|
250
|
10
|
622
|
622
|
405
|
355
|
3
|
32
|
12-φ25
|
|
300
|
12
|
698
|
698
|
460
|
410
|
4
|
34
|
12-φ25
|
|
350
|
14
|
787
|
787
|
520
|
470
|
4
|
38
|
16-φ25
|
|
400
|
16
|
914
|
914
|
580
|
525
|
4
|
40
|
16-φ30
|
|
|
|
|
|
