美标阀门型号、代号编制说明：
当今阀门产业已进入了全球化的发展时期；美标阀门型号类型和材料种类越来越多，阀门型号的编制也愈来愈复杂;美标阀门型号的标准化对阀门的设计、选用、经销，提供了方便；美标阀门型号通常应表示美标阀门类型、美标阀门驱动方式、美标阀门连接形式、美标阀门结构特点、美标阀门公称压力、美标阀门密封面材料、美标阀门阀体材料七点要素。
美标阀门型号无论国内还是国外都没有标准规定的，各大设计院、工程公司、大型阀门企业都有一套自己的美标阀门型号表示方法。为此本公司结合国际编制标准融合公司美标阀门制造产品进行细分整合，为使用工业管道正确选型及对美标阀门有更多的认识。以下为本公司最新美标阀门型号编制方法的最新说明，如有不解请联系沃托阀门技术工程师为您讲解。

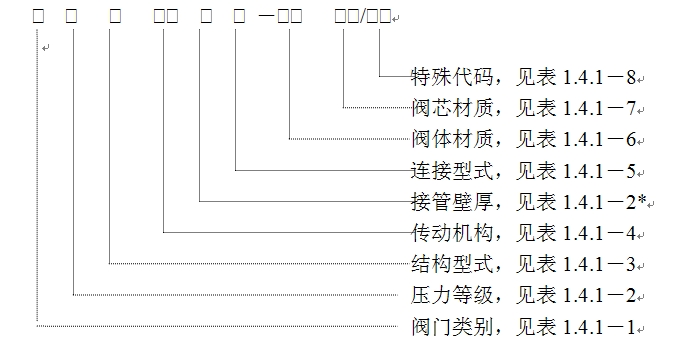

一、美标闸阀型号、美标截止阀型号、美标止回阀型号、美标针型阀型号
注*：只有“连接型式”中为BW时才有此项
①美标阀门类别代号：
（表1.4.1－1）类别代号
|
代号
|
类别及应用标准
|
代号
|
类别
|
|
Z
|
闸阀/GATE VALVE (API600/API602/API603)
|
H
|
止回阀/CHECK VALVE (API600M/API602M./API603M/API594)
|
|
J
|
截止阀/GLOBE VALVE (API600M/API602M/API603M)
|
N
|
针型阀/NEEDLE GLOBE VALVE (API602M)
|
|
Y
|
仪表测压阀（API602M）
|
|
|
注：每个阀门采用什么标准由“结构型式”确定。
②美标阀门压力等级代号：
（表1.4.1－2）压力等级代号
|
代号
|
压力等级
|
应用垫片
|
应用螺栓/螺母
|
|
|
PN(公制)
|
CL(磅制)
|
（最低要求）
|
（最低要求）
|
|
1
|
1.0
|
|
石棉垫片
|
35#/25#；35CrMoA/35#
|
|
1a
|
1.0
|
|
石棉垫片
|
35#/25#；35CrMoA/35#
|
|
2
|
2.0
|
150
|
石棉垫片,缠绕垫片
|
35#/25#；35CrMoA/35#
|
|
2a
|
1.6
|
|
石棉垫片,缠绕垫片
|
35#/25#；35CrMoA/35#
|
|
3
|
5.0
|
300
|
缠绕垫片
|
35CrMoA/35#；25Cr2MoVA/35CrMo；
|
|
|
|
|
|
0Cr18Ni9/0Cr18Ni9
|
|
3a
|
2.5
|
|
缠绕垫片
|
35CrMoA/35#；25Cr2MoVA/35CrMo；
|
|
|
|
|
|
0Cr18Ni9/0Cr18Ni9
|
|
4
|
6.8
|
400
|
缠绕垫片
|
35CrMoA/35#；25Cr2MoVA/35CrMo；
|
|
|
|
|
|
0Cr18Ni9/0Cr18Ni9
|
|
4a
|
4.0
|
|
缠绕垫片
|
35CrMoA/35#；25Cr2MoVA/35CrMo；
|
|
|
(MF)
|
|
|
0Cr18Ni9/0Cr18Ni9
|
|
5
|
10.0
|
600
|
缠绕垫片，八角形金属垫片
|
35CrMoA/35#；25Cr2MoVA/35CrMo;
|
|
|
|
|
/OCTAGON TYPE RING
|
0Cr18Ni9/0Cr18Ni9
|
|
5a
|
6.3
|
600
|
缠绕垫片，
|
35CrMoA/35#；25Cr2MoVA/35CrMo;
|
|
|
(MF)
|
|
|
0Cr18Ni9/0Cr18Ni9
|
|
6
|
|
800
|
缠绕垫片
|
35CrMoA/35#；25Cr2MoVA/35CrMo;
|
|
|
|
|
|
0Cr18Ni9/0Cr18Ni9
|
|
7
|
15.0
|
900
|
八角形金属垫片/OCTAGON TYPE
|
ASTM A194 B7/A194 2H；ASTM A194
|
|
|
|
|
RING(或缺省)
|
B16/A194 4；ASTM A453 660A/A194 8C
|
|
8
|
25.0
|
1500
|
八角形金属垫片/OCTAGON TYPE
|
ASTM A194 B7/A194 2H；ASTM A194
|
|
|
|
|
RING(或缺省)
|
B16/A194 4；ASTM A453 660A/A194 8C
|
|
9
|
42.0
|
2500
|
八角形金属垫片/OCTAGON TYPE
|
ASTM A194 B7/A194 2H；ASTM A194
|
|
|
|
|
RING(或缺省)
|
B16/A194 4；ASTM A453 660A/A194 8C
|
|
A
|
CL150-CL800
|
|
|
|
|
B
|
|
|
|
|
|
C
|
|
|
|
|
注：¬每个阀门选用何种材料的垫片和螺栓、螺母由“阀体材料”确定。
对CL900.1500.2500三个等级的阀门，一般采用压力密封阀盖，此时“阀盖垫片”和“阀盖螺栓”项缺省。
®等级1a、2a、3a、4a、5a适用于JB标准阀门。
③美标阀门结构型式代号：
（表1.4.1－3）结构型式代号
|
代号
|
结构型式
|
结构型式解释
|
应用标准
|
结构长度标准
|
|
C
|
BB-BG-OS&Y
|
螺栓连接阀盖，螺栓连接压盖，明杆支架式
|
API602/API602M
|
ASME B16.10
|
|
|
|
(BOLTED BONNET,BOLTED GLAND,OS&Y)
|
|
|
|
D
|
BB-BG-OS&Y
|
螺栓连接阀盖，螺栓连接压盖，明杆支架式
|
API603/API603M
|
ASME B16.10
|
|
|
|
(BOLTED BONNET,BOLTED GLAND,OS&Y)
|
|
|
|
E
|
BB-BG-OS&Y-N
|
螺栓连接阀盖，螺栓连接压盖，明杆支架式,
|
API602M
|
ASME B16.10
|
|
|
|
针型结构(BOLTED BONNET,BOLTED GLAND,
|
|
|
|
|
|
OS&Y ,NEDDLE TYPE)
|
|
|
|
G
|
BC-PISTON-LIFT
|
螺栓连接阀盖，升降式
|
API602M
|
ASME B16.10
|
|
|
|
(BOLTED BONNE,PISTON-LIFT)
|
|
|
|
H
|
BC-PISTON-LIFT
|
螺栓连接阀盖，升降式
|
API603M
|
ASME B16.10
|
|
|
|
螺栓连接阀盖，螺栓连接压盖，明杆支架式,
|
|
|
|
B
|
BB-BG-OS&Y-W
|
波纹管密封结构(BOLTED BONNET,BOLTED
|
API600M
|
南京流体工程机
|
|
|
|
GLAND,OS&Y ,BELLOWS SEAL TYPE)
|
|
械厂标准
|
|
|
|
螺栓连接阀盖，螺栓连接压盖，明杆支架式,低温
|
|
|
|
L
|
BB-BG-OS&Y-L
|
密封结构(BOLTED BONNET,BOLTEDGLAND
|
ASME B16.34
|
ASME B16.10
|
|
|
|
,OS&Y ,CRYOGENIC SERVICE SRRUCTURE)
|
|
|
|
1
|
BC-SWING
|
螺栓连接阀盖，旋启式
|
API600M
|
ASME B16.10
|
|
|
|
(BOLTED BONNET,SWING)
|
|
|
|
2
|
PS-PISTON-LIFT
|
压力密封阀盖，升降式
|
API600M
|
ASME B16.10
|
|
|
|
(PRESSURE SEAL BONNET,PISTON-LIFT)
|
|
|
|
3
|
WAFER TYPE
|
对夹式止回阀
|
API594
|
API594
|
|
|
|
(WAFER CHECK VALVE)
|
|
|
|
4
|
TILTING-DISC
|
TILTING-DISC 型止回阀
|
API600M
|
ASME B16.10
|
|
|
|
（TILTING-DISC TYPE CHECK VALVE）
|
|
|
|
5
|
BB-BG-OS&Y-F
|
螺栓连接阀盖,螺栓连接压盖,明杆支架式,配特殊填料
|
API600/API600M
|
ASME B16.10
|
|
|
|
(BOLTED BONNET,BOLTED GLAND,OS&Y,WITH
|
|
|
|
|
|
SPECCIAL PACKING)
|
|
|
|
6
|
BB-BG-OS&Y
|
螺栓连接阀盖,螺栓连接压盖,明杆支架式
|
API600/API600M
|
ASME B16.10
|
|
|
|
(BOLTED BONNET,BOLTED GLAND,OS&Y)
|
|
|
|
7
|
BB-BG-OS&Y-H
|
螺栓连接阀盖,螺栓连接压盖,明杆支架式,带吹扫孔
|
API600/API600M
|
ASME B16.10
|
|
|
|
(BOLTED BONNET,BOLTED GLAND,OS&Y,WITH
|
|
|
|
|
|
BLOMING HOLE)
|
|
|
|
8
|
PS-BG-OS&Y
|
压力密封阀盖,螺栓连接压盖,明杆支架式
|
API600/API600M
|
ASME B16.10
|
|
|
|
(PRESSURE SEAL BONNET,BOLTED GLAND,OS&Y)
|
|
|
|
9
|
PS-COVER SWING
|
压力密封阀盖, 旋启式
|
API600/API600M
|
ASME B16.10
|
|
|
|
(PRESSURE SEAL BONNET, SWING)
|
|
|
|
M
|
BB-BG-M-SEAL
|
动密封闸阀
|
API600M
|
ASME 16.10
|
④美标阀门传动机构代号：
（表1.4.1－4）传动机构代号
|
代号
|
传动型式
|
|
$
|
手动
|
|
A
|
电动/ELECTRIC MOTOR OPERATED
|
|
B
|
气动/AIR MOTOR OPERATED
|
|
C
|
伞齿轮驱动/BEVEL GEAR OPERATED
|
|
D
|
链条传动/REMOTE OPERATED WITH CHAIN
|
|
E
|
延长杆传动/OPERATED WITH EXTENDED STEM
|
|
F
|
远距离铰链联接杆传动(简称：远距离手动)/REMOTE OPERATED WITH JOINT & LEVER
|
|
H
|
蜗轮蜗杆传动/
|
⑤美标阀门连接型式代号：
（表1.4.1－5）连接型式代号
|
代号
|
连接型式
|
连接型式解释
|
|
S
|
SW
|
承插焊/SOCKET WELDED
|
|
T
|
NPT
|
60°锥管螺纹/NATIONAL TAPER PIPE THREAD
|
|
G
|
Rc
|
55°锥管螺纹/55° TAPER PIPE THREAD
|
|
R
|
RF
|
凸台面法兰连接/RAISED FACE
|
|
J
|
RJ
|
环槽面法兰连接/RING JOINT
|
|
W
|
BW
|
对焊连接/BUTT－WELDED
|
|
P
|
PIPE
|
阀门两端各带一段150mm长的管子/EACH ENDWITH A 150mm SHORT PIPE
|
|
F
|
MF(F)
|
凹凸面连接（凹面）/MALE-FEMALE FACE(FEMALE)
|
|
A
|
RF-NPT
|
|
⑥美标阀门阀体材质代号：
（表1.4.1－6）阀体材质代号
|
代号
|
阀体材质/BODY
|
公称压力
|
阀盖垫片材料/GASKET
|
阀盖螺栓材料BOLT/NET
|
阀杆填料/PACKING
|
|
1. 锻造碳素钢阀体代号：/FORGED CARBON STEEL
|
|
|
|
£CL150
|
特制石棉垫片(£400℃耐油/酸/碱)
|
35#/25#
|
¬DN£40:304金属丝与柔
|
|
H1
|
ASTM A105
|
CL300,400,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
性石墨编织填料
|
|
|
|
CL600
|
软铁，八角型金属垫片
|
35CrMoA/35#
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150
|
304＋聚四氟乙烯缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
H2
|
ASTM A350-LF2
|
CL300,400,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
|
CL600
|
LF2，八角型金属垫片
|
35CrMoA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150
|
304＋聚四氟乙烯缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
H3
|
ASTM A350-LF3
|
CL300,400,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
|
CL600
|
LF3，八角型金属垫片
|
35CrMoA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
2 . 铸造碳素钢阀体代号：/CAST CARBON STEEL
|
|
|
|
£CL150
|
特制石棉垫片(£400℃耐油/酸/碱)
|
35#/25#
|
¬DN£40: 304金属丝与柔
|
|
J1
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
性石墨编织填料
|
|
|
A216-WCB
|
CL600
|
软铁，八角型金属垫片
|
35CrMoA/35#
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150
|
304＋聚四氟乙烯缠绕垫片
|
35CrMoA/35#
|
¬DN£40: 304金属丝与柔
|
|
J2
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
A352-LCB
|
CL600
|
LF2，八角型金属垫片
|
35CrMoA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150
|
304＋聚四氟乙烯缠绕垫片
|
35CrMoA/35#
|
¬DN£40: 304金属丝与柔
|
|
J3
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
A352-LC3
|
CL600
|
LF3，八角型金属垫片
|
35CrMoA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
3.锻造合金钢阀体代号：(FORGED ALLOY STEEL)
|
|
|
|
£CL150,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
K1
|
ASTM A182-F1
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
性石墨编织填料
|
|
|
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
35CrMoA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
K2
|
ASTM A182-F11
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
⑥美标阀门阀体材质代号：（续）/BODY MATERIAL（CONTINUE）
（表1.4.1－6）阀体材质代号（续）
|
代号
|
阀体材质/BODY
|
公称压力
|
阀盖垫片材料/GASKET
|
阀盖螺栓材料BOLT/NET
|
阀杆填料/PACKING
|
|
|
|
£CL150,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
K3
|
ASTM A182-F22
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
¬DN£40:304金属丝与柔
|
|
K4
|
ASTM A182-F5
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
25Cr2MoVA/35CrMo
|
性石墨编织填料
|
|
|
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
¬DN£40:304金属丝与柔
|
|
K5
|
ASTM A182-F9
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
25Cr2MoVA/35CrMo
|
性石墨编织填料
|
|
|
|
CL600
|
0Cr18Ni9，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
4. 铸造合金钢阀体代号：(CAST ALLOY STEEL)
|
|
|
|
£CL150
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40: 304金属丝与柔
|
|
L1
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
性石墨编织填料
|
|
|
A217-WC1
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
35CrMoA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
L2
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
A217-WC6
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
L3
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
A217-WC9
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
¬DN£40:304金属丝与柔
|
|
L4
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
25Cr2MoVA/35CrMo
|
性石墨编织填料
|
|
|
A217-C5
|
CL600
|
5Cr-0.5Mo，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
¬DN£40:304金属丝与柔
|
|
L5
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
25Cr2MoVA/35CrMo
|
性石墨编织填料
|
|
|
A217-C12
|
CL600
|
0Cr18Ni9，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
|
|
|
|
|
5. 锻造不锈钢阀体代号：(FORGED AUST.SS)
|
|
|
|
£CL150,800
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
M1
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
A182-F304
|
CL600
|
0Cr18Ni9，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150,800
|
316＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:316金属丝与柔
|
|
M2
|
ASTM
|
CL300,400
|
316＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
A182-F316
|
CL600
|
0Cr17Ni12Mo2,八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:316金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150,800
|
321＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
¬DN£40:321金属丝与柔
|
|
M3
|
ASTM
|
CL300,400
|
321＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
性石墨编织填料
|
|
|
A182-F321
|
CL600
|
0Cr18Ni11Ti,八角型金属垫片
|
0Cr18Ni9/0Cr18Ni9
|
DN³50:321金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150,800
|
321＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
¬DN£40:321金属丝与柔
|
|
M4
|
ASTM
|
CL300,400
|
321＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
性石墨编织填料
|
|
|
A182-F347
|
CL600
|
0Cr18Ni11Ti,八角型金属垫片
|
0Cr18Ni9/0Cr18Ni9
|
DN³50:321金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
⑥美标阀门阀体材质代号：（续）/BODY MATERIAL（CONTIUE）
（表1.4.1－6）阀体材质代号（续）
|
代号
|
阀体材质/BODY
|
公称压力
|
阀盖垫片材料/GASKET
|
阀盖螺栓材料BOLT/NET
|
阀杆填料/PACKING
|
|
|
|
£CL800
|
304H＋柔性石墨缠绕垫片
|
25Cr2MoVA/35CrMo
|
¬DN£40:304H金属丝与柔
|
|
M5
|
ASTM
|
CL300,400
|
304H＋柔性石墨缠绕垫片
|
25Cr2MoVA/35CrMo
|
性石墨编织填料
|
|
|
A182-F304H
|
CL600
|
304H,八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304H金属丝与柔性
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
石墨编织填料＋柔性石墨环
|
|
|
|
£CL800
|
316H＋柔性石墨缠绕垫片
|
25Cr2MoVA/35CrMo
|
¬DN£40:316H金属丝与柔
|
|
M6
|
ASTM
|
CL300,400
|
316H＋柔性石墨缠绕垫片
|
25Cr2MoVA/35CrMo
|
性石墨编织填料
|
|
|
A182-F316H
|
CL600
|
0Cr17Ni12Mo2,八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:316H金属丝与柔性
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
石墨编织填料＋柔性石墨环
|
|
|
|
£CL150,800
|
304L＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
¬DN£40:304L金属丝与柔
|
|
M7
|
ASTM
|
CL300,400
|
304L＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
性石墨编织填料
|
|
|
A182-F304L
|
CL600
|
304L,八角型金属垫片
|
0Cr18Ni9/0Cr18Ni9
|
DN³50:304L金属丝与柔性
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
石墨编织填料＋柔性石墨环
|
|
|
|
£CL150,800
|
316L＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
¬DN£40:316L金属丝与柔
|
|
M8
|
ASTM
|
CL300,400
|
316L＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
性石墨编织填料
|
|
|
A182-F316L
|
CL600
|
316L,八角型金属垫片
|
0Cr18Ni9/0Cr18Ni9
|
DN³50:316L金属丝与柔性
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
石墨编织填料＋柔性石墨环
|
|
6. 铸造不锈钢阀体代号：（CAST AUST.S.S)
|
|
|
|
£CL150
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35#
|
¬DN£40:304金属丝与柔
|
|
N1
|
ASTM
|
CL300,400
|
304＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
性石墨编织填料
|
|
|
A351-CF8
|
CL600
|
304，八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:304金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150
|
316＋柔性石墨缠绕垫片
|
35CrMoA/35CrMo
|
¬DN£40:316金属丝与柔
|
|
N2
|
ASTM
|
CL300,400
|
316＋柔性石墨缠绕垫片
|
25Cr2MoVA/35CrMo
|
性石墨编织填料
|
|
|
A351-CF8M
|
CL600
|
0Cr17Ni12Mo2,八角型金属垫片
|
25Cr2MoVA/35CrMo
|
DN³50:316金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150
|
321＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
¬DN£40:321金属丝与柔
|
|
N3
|
ASTM
|
CL300,400
|
321＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
性石墨编织填料
|
|
|
A351-CF8C
|
CL600
|
0Cr18Ni11Ti,八角型金属垫片
|
0Cr18Ni9/0Cr18Ni9
|
DN³50:321金属丝与柔性石
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
墨编织填料＋柔性石墨环
|
|
|
|
£CL150
|
304L＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
¬DN£40:304L金属丝与柔
|
|
N4
|
ASTM
|
CL300,400
|
304L＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
性石墨编织填料
|
|
|
A351-CF3
|
CL600
|
304L,八角型金属垫片
|
0Cr18Ni9/0Cr18Ni9
|
DN³50:304L金属丝与柔性
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
石墨编织填料＋柔性石墨环
|
|
|
|
£CL150
|
316L＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
¬DN£40:316L金属丝与柔
|
|
N5
|
ASTM
|
CL300,400
|
316L＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
性石墨编织填料
|
|
|
A351-CF3M
|
CL600
|
316L,八角型金属垫片
|
0Cr18Ni9/0Cr18Ni9
|
DN³50:316L金属丝与柔性
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
石墨编织填料＋柔性石墨环
|
|
|
|
£CL150
|
304H＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
¬DN£40:304H金属丝与柔
|
|
N6
|
ASTM
|
CL300,400
|
304H＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
性石墨编织填料
|
|
|
A351-CF10
|
CL600
|
304H,八角型金属垫片
|
0Cr18Ni9/0Cr18Ni9
|
DN³50:304H金属丝与柔性
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
石墨编织填料＋柔性石墨环
|
|
|
|
£CL150
|
316H＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
¬DN£40:316H金属丝与柔
|
|
N7
|
ASTM
|
CL300,400
|
316H＋柔性石墨缠绕垫片
|
0Cr18Ni9/0Cr18Ni9
|
性石墨编织填料
|
|
|
A351-CF10M
|
CL600
|
316H,八角型金属垫片
|
0Cr18Ni9/0Cr18Ni9
|
DN³50:316H金属丝与柔性
|
|
|
|
CL900-2500
|
（缺省）
|
（缺省）
|
石墨编织填料＋柔性石墨环
|
注：¬如果阀门的结构型式为“2”、“8”和“9”，即阀盖为压力密封阀盖，则该表中的“阀盖垫片材料”和“阀
盖螺栓材料”栏缺省。
如果阀门的结构型式为“5”，则该表中的“阀杆填料”栏缺省。
⑦（表1.4.1－7）美标阀门阀芯材质代号：
（表1.4.1－7）阀芯材质代号
|
代号
|
阀座密封面/SEAT SURFACE
|
闸板密封面/DISC SURFACE
|
阀杆/STEM
|
|
0 1
|
13%Cr
|
13%Cr
|
13%Cr
|
|
0 2
|
STELLITE
|
STELLITE
|
13%Cr
|
|
0 3
|
STELLITE
|
13%Cr
|
13%Cr
|
|
0 4
|
Hard 13%Cr
|
Hard 13%Cr
|
13%Cr
|
|
0 5
|
13%Cr
|
Hard 13%Cr
|
13%Cr
|
|
0 6
|
Ni-Cr
|
Ni-Cr
|
13%Cr
|
|
0 7
|
Ni-Cr
|
13%Cr
|
13%Cr
|
|
0 8
|
Cu-Ni
|
13%Cr
|
13%Cr
|
|
0 9
|
MONEL
|
MONEL
|
13%Cr
|
|
1 0
|
MONEL
|
STELLITE
|
MONEL
|
|
1 1
|
MONEL
|
MONEL
|
MONEL
|
|
1 2
|
ALLOY 20
|
ALLOY 20
|
ALLOY 20
|
|
1 3
|
STELLITE
|
ALLOY 20
|
ALLOY 20
|
|
1 4
|
304
|
304
|
304
|
|
1 5
|
STELLITE
|
304
|
304
|
|
1 6
|
STELLITE
|
STELLITE
|
304
|
|
1 7
|
304L
|
304L
|
304L
|
|
1 8
|
STELLITE
|
304L
|
304L
|
|
1 9
|
STELLITE
|
STELLITE
|
304L
|
|
2 0
|
316
|
316
|
316
|
|
2 1
|
STELLITE
|
316
|
316
|
|
2 2
|
STELLITE
|
STELLITE
|
316
|
|
2 3
|
316L
|
316L
|
316L
|
|
2 4
|
STELLITE
|
316L
|
316L
|
|
2 5
|
STELLITE
|
STELLITE
|
316L
|
|
2 6
|
321
|
321
|
321
|
|
2 7
|
STELLITE
|
321
|
321
|
|
2 8
|
STELLITE
|
STELLITE
|
321
|
|
2 9
|
347
|
347
|
347
|
|
3 0
|
STELLITE
|
347
|
347
|
|
3 1
|
STELLITE
|
STELLITE
|
347
|
|
3 2
|
F310
|
F310
|
F310
|
|
3 3
|
Hastelloy B2
|
Hastelloy B2
|
HastelloyB2
|
|
3 4
|
Hastelloy C
|
Hastelloy C
|
Hastelloy C
|
|
3 5
|
INCONEL
|
INCONEL
|
INCONEL
|
|
3 6
|
NICKEL Alloy
|
13%Cr
|
13%Cr
|
|
3 7
|
Bronze
|
Bronze
|
Bronze
|
|
3 8
|
INcoloy800/800H
|
INcoloy800/800H
|
INcoloy800/800H
|
|
3 9
|
STELLITE
|
STELLITE
|
304H
|
|
4 0
|
STELLITE
|
STELLITE
|
316H
|
⑧美标阀门特殊代号：
（表1.4.1－8）特殊代号
|
代号
|
管道等级
|
代号
|
管道等级
|
|
03
|
PR-3
|
36
|
PR-36
|
|
11
|
PR-11
|
38
|
PR-38
|
|
24
|
PR-24
|
40
|
PR-40
|
|
33
|
PR-33
|
42
|
PR-42
|
|
|
|
扫一扫
