产品名称: |
Q81F三片式卡箍球阀 |
产品型号: |
Q81F |
产品口径: |
|
产品压力: |
|
产品材质: |
|
产品简介: |
Q81F三片式卡箍球阀属于手动类球阀。是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。三片式卡箍球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。 |
联系电话: |
021-57522756 |
|
|
产品名称:
|
三片式卡箍球阀
|
产品型号:
|
Q81F
|
产品口径:
|
DN15-100
|
产品压力:
|
1.6-6.4MPa
|
产品材质:
|
不锈钢304、316、316L等
|
产品简介:
|
Q81F三片式卡箍球阀属于手动类球阀。是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。三片式卡箍球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,三片式卡箍球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。
|
联系电话:
|
021-57522756
|
Q81F三片式卡箍球阀产品详情
|
一、Q81F三片式卡箍球阀应用范围:
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
适用稳定范围:-20~232℃~350℃
公称压力:1.6-6.4MPa
二、Q81F三片式卡箍球阀结构特点:
1. 流体阻力小。
2. 结构简单,相对体积小,重量轻,便于维修。
3. 密封性能好。
4. 不受安装方向的限制,介质的流向可任意。
5. 无振动,噪声小。
三、Q81F三片式卡箍球阀标准规范:
设计制造标准:GB/T 12237-2007
结构长度标准:GB/T 12221-2005
承插焊标准:GB12224、ANSIB16.25
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
四、Q81F三片式卡箍球阀产品特征
公称压力
|
1.6-6.4MPa
|
适用稳定范围
|
-20~232℃~350℃
|
适用介质
|
水、油、气及某些腐蚀性液体(W。O。G)
|
五、Q81F三片式卡箍球阀主要零件材料
零件名称
|
材质
|
阀体
|
不锈钢CF8M
|
密封圈
|
聚四氟乙烯PTFE
|
阀盖
|
不锈钢CF8M
|
球体
|
不锈钢SS316
|
阀杆
|
不锈钢SS316
|
螺母
|
不锈钢SS304
|
垫圈
|
不锈钢SS304
|
手柄套
|
塑料
|
手柄
|
不锈钢SS304
|
阀杆螺母
|
不锈钢SS304
|
填料压盖螺母
|
不锈钢SS304
|
挂锁装置
|
不锈钢SS304(OQTION)
|
止推垫圈
|
聚四氟乙烯PTFE
|
螺栓
|
不锈钢SS304
|

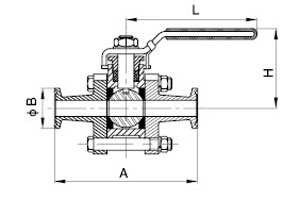

六、Q81F三片式卡箍球阀主要连接尺寸及重量
SIZE
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
PORT
|
9.6
|
15.9
|
22.2
|
28.5
|
34.9
|
47.5
|
60.2
|
72.9
|
97.4
|
L
|
75
|
90
|
100
|
110
|
125
|
150
|
190
|
220
|
270
|
D
|
25.0
|
25.0
|
50.4
|
50.4
|
50.4
|
63.9
|
77.4
|
90.0
|
118.9
|
S
|
2.024
|
2.24
|
43.60
|
43.60
|
43.60
|
56.30
|
70.60
|
83.30
|
110.30
|
H
|
64
|
67
|
83
|
89
|
100
|
108
|
150
|
161
|
180
|
T1
|
-
|
-
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
T2
|
3.63
|
3.63
|
4.75
|
-
|
-
|
-
|
-
|
-
|
-
|
E
|
125
|
125
|
140
|
140
|
200
|
200
|
250
|
250
|
290
|
Q81F三片式卡箍球阀订货须知:
一、①Q81F三片式卡箍球阀产品名称与型号②Q81F三片式卡箍球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q81F三片式卡箍球阀型号,请按Q81F三片式卡箍球阀型号直接向我们沃托阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们沃托阀门专家为您审核把关。
