产品名称： |
三片式加长对焊球阀 |
产品型号： |
Q61F |
产品口径： |
DN8-100 |
产品压力： |
1.6-64MPa |
产品材质： |
不锈钢304、316等 |
产品简介： |
Q61F三片式加长对焊球阀选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。 |
联系电话： |
021-57522756 |
|
一、三片式加长对焊球阀结构特点：
1. 流体阻力小。
2. 结构简单,相对体积小,重量轻,便于维修。
3. 密封性能好。
4. 不受安装方向的限制,介质的流向可任意。
5. 无振动,噪声小。
二、三片式加长对焊球阀标准规范：
设计制造标准：GB/T 12237-2007
结构长度标准：GB/T 12221-2005
承插焊标准：GB12224、ANSIB16.25
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
三、三片式加长对焊球阀主要性能规范
|
公称压力
|
PN
|
1.6、2.5、4.0、6.4
|
Mpa
|
|
强度试验压力
|
PT
|
2.4、3.8、6.0、9.6
|
|
低压气密封试验压力
|
0.6
|
|
高压密封试验压力
|
1.8.2.8.4.4.7.1
|
|
适用介质
|
Q11F-(16-64)C
|
Q11F-(16-64)P
|
Q11F-(16-64)R
|
|
水、油、气
|
硝酸类
|
醋酸类
|
|
适用温度
|
-40～180°
|

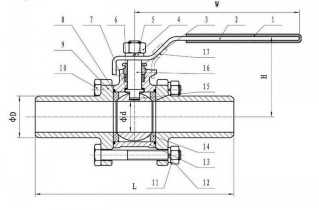

四、三片式加长对焊球阀主要连接尺寸
|
SIZE
|
DN
|
L
|
H
|
W
|
|
1/4"
|
6
|
112
|
52
|
105
|
|
3/8"
|
10
|
112
|
52
|
105
|
|
1/2"
|
15
|
128
|
65
|
130
|
|
3/4"
|
20
|
135
|
70
|
130
|
|
1"
|
25
|
142
|
78
|
150
|
|
11/4"
|
32
|
165
|
82
|
180
|
|
11/2"
|
40
|
175
|
90
|
200
|
|
2"
|
50
|
205
|
98
|
200
|
|
21/2"
|
65
|
250
|
140
|
240
|
|
3"
|
80
|
275
|
155
|
265
|
|
4"
|
100
|
350
|
122
|
300
|
五、三片式加长对焊球阀主要零件材料
|
零件名称
|
材质
|
|
阀体
|
不锈钢CF8M
|
碳钢WCB
|
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
阀盖
|
不锈钢CF8M
|
碳钢WCB
|
|
球体
|
不锈钢SS316
|
不锈钢SS304
|
|
阀杆
|
不锈钢SS316
|
不锈钢SS316
|
|
螺母
|
不锈钢SS304
|
FCD45
|
|
垫圈
|
不锈钢SS304
|
FCD45
|
|
手柄套
|
塑料
|
塑料
|
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
阀杆螺母
|
不锈钢SS304
|
B7
|
|
填料压盖螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
螺栓
|
不锈钢SS304
|
B8
|
订货须知：
一、①Q61F三片式加长对焊球阀产品名称与型号②Q61F三片式加长对焊球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q61F三片式加长对焊球阀型号，请按Q61F三片式加长对焊球阀型号直接向我们沃托阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。
