    产品中心 About us 您的位置:首页>产品中心>卡套式球阀
产品名称:

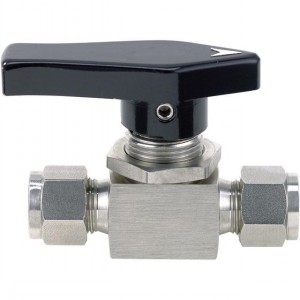

卡套式球阀
产品型号:
Q91SA
产品口径:
Φ4~Φ14
产品压力:
1.6~32MPa
产品材质:
不锈钢、304、316
产品简介:
卡套式球阀结构简单、操作方便、流体阻力小、密封性能可靠、卡套接管形式、使用寿命长等优点;卡套式球阀广泛用于石油、化工、电力、冶金、机械等装置的自动控制系统中。
联系电话:
021-57522756
  卡套式球阀的详细资料:

一、卡套式球阀工作原理
卡套式球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭。
1、通过螺纹机械式推进,卡套螺母向前运动推动后卡套向前,同时后卡套推动前卡套向前运动。
2、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.
3、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.
4、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
5、球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。
6、卡套式球阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备等等,进,卡套螺母向前运动推动后卡套向前,同时后卡套推动前卡套向前运动。

二、卡套式球阀特点:
1)用于流路的开通-截断
2)球阀无调节能力,如果系统需要实现流量调节,必须串联调节阀来完成
3)二通球阀的工作压力可达20.6MPa
4)二通球阀的标准形式是水平阀,也可选用角式阀
5)使用介质为氧气时,需采用脱脂处理
6)可面板安装

三、卡套式球阀主要零件材料

卡套球阀零件材料

序号

零件

材料

标准

1

手柄

带有黄铜手柄芯的尼龙

2

顶丝

SCM435

DIN916-1980

3

压盖

4Cr13

GB/T1220-1992

*4

阀杆

316

GB/T1220-1992

5

垫片

316

GB/T1220-1992

*6

密封圈

RPTFE

HG2-535

*7

导向座

316

GB/T1220-1992

*8

衬垫、衬环

316

GB/T1220-1992

*9

密封帽

RPTFE

HG2-535

10

背母

316

GB/T1220-1992

*11

阀体

316

GB/T1220-1992

*12

前卡套

316L

GB/T1220-1992

13

后卡套

316

GB/T1220-1992

14

螺帽

316

GB/T1220-1992

注意:1.序号前加*表示与介质存在接触

2.润滑剂为硅脂

四、卡套式球阀结构示意图

卡套式球阀结构图

五、卡套式球阀连接尺寸

卡套式球阀连接尺寸

端接

产品

编号

通径

mm

Cv

水平阀

Cv

角型阀

尺寸(mm

入口/出口

尺寸

C

G

E

F

L

P

Q

H

H1

M

公制管接头

mm

2

kpa-1

1.8

0.15

0.1

48.6

9

9

25.6

51.2

4

14.5

33.5

24

36.1

3

kpa-2

2.4

0.2

0.15

48.6

9

9

25.6

51.2

4

14.5

33.5

24

36.1

4

kpa-3

2.4

0.2

0.15

48.6

9

9

26.5

53

4

14.5

33.5

25

37

6

kpa-4

3.2

0.6

0.35

48.6

9

9

28.7

57.4

4

14.5

33.5

26.7

39.2

kpa-5

4.5

2.4

0.9

64.5

10.5

10.5

30.7

61.4

6

19.5

40.5

30

43.2

8

kpa-6

4.5

1.5

0.9

64.5

10.5

10.5

31.5

63

6

19.5

40.5

29

43.5

10

kpa-7

4.5

1.5

0.9

64.5

12

12

33

66

5

19.5

40.5

32

46

kpa-8

7

6.0

2.0

84

14

14

39.5

79.1

7

27.5

54.5

35

59

12

kpa-9

4.5

1.5

0.9

64.5

12

13

35

70

3

19.5

40.5

34

47.8

kpa-10

7

6.0

2.0

84

14

14

41.6

83.2

7

27.5

54.5

36

61

六、卡套式球阀安装说明

    卡套式球阀具有结构简单、使用方便和不用焊接等优点。但在中高压液压系统中,若操作不当往往会造成泄漏,影响其推广使用。沃托阀门经过多年的实践总结了一些经验,取得了较好的效果。

  卡套式球阀主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母三部分组成。旋紧螺母3时,卡套2被推进24度的锥孔中并随之变形,使卡套与接头体内锥面形成球面接触密封;同时,卡套的内刃口嵌入钢管4的外壁,在外壁上压出一个环行凹槽,从而起到可靠密封的作用。钢管最好选择消除应力退火的20#精拔管,这样有利于卡套内刃嵌入钢管外表面,起到可靠密封作用。

1)卡套式球阀预装

①卡套式球阀的预装是最重要的环节,直接影响到密封的可靠性。一般需要专用的预装器。管径小的卡套式球阀接头可以在台钳上进行预装。具体做法是,用一个卡套式球阀接头体作为母体,将螺母、卡套压紧到管子上即可。

②管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再用。

③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会造成密封失效。

④预装力不宜太大。应使卡套的的内刃刚好嵌入管子外壁,卡套不应有明显变形。在进行管路连接时,再按规定的拧紧力装配。φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。如果在预装时卡套变形严重,会失去密封作用。

2)禁止加入密封胶等填料。有人为了取得更好密封效果,在卡套上涂上密封胶,结果密封胶被冲入液压系统中,造成液压元件阻尼孔堵塞等故障。

3)连接管路时,应使管子有足够的变形余量,避免使管子受到拉伸应力。

4)连接管路时,应避免使其受到侧向力,侧向力过大会造成密封不严。

5)连接管路时,应一次性紧好,避免多次拆卸,否则也会使密封性能变差。

 订货须知

    一、①Q91SA卡套式球阀产品名称与型号②口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号,请按型号直接向我们沃托阀门销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们沃托阀门专家为您审核把关。

尊敬的客户:

欢迎您访问我们的网站http://www.wtfm.cc,首先感谢您对我们沃托阀门的关注,如果您对卡套式球阀产品、服务有任何建议或者疑问的话,请立即联系我们!我们一定会尽心尽力为您提供优质的服务!!!
