产品名称: |

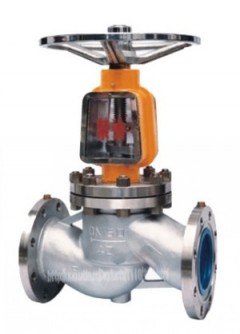

氧气专用截止阀 |
产品型号: |
JY41H |
产品口径: |
DN15/600 |
产品压力: |
1.6-6.4MPa。 |
产品材质: |
不锈钢 |
产品简介: |
氧气专用截止阀是氧气管网专用阀门的一种;氧气专用截止阀具有普通截止阀功能外还具有阻燃性好、导电性能好、传热快、结构紧凑、防油、安全可靠等特点;氧气专用截止阀广泛应用于钢铁、冶金、医药、化工等系统中作为控制介质截流的启闭装置。 |
联系电话: |
021-57522756 |
|
一、氧气专用截止阀的用途原理:
氧气专用截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。氧气专用截止阀是氧气管网专用阀门的一种使用于氧气贮备站,随着冶金工业的发展,氧气专用截止阀与氧气球阀一起被广泛应用于钢铁、冶金、医药、化工等系统,作为控制介质截流的启闭装置.
二、氧气专用截止阀的特点:
1)结构比闸阀简单,制造与维修都较方便。
(2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
(3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力,启闭时间校长。
(5)流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
(7)全开时阀瓣经常受冲蚀。
三、氧气专用截止阀主要外形及连接尺寸:
氧气专用截止阀结构尺寸 (mm)
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
H
|
D0
|
重量/KG
|
10
|
130
|
90
|
60
|
40
|
14
|
4×ø14
|
198
|
120
|
5
|
15
|
130
|
95
|
65
|
45
|
14
|
4×ø14
|
200
|
120
|
5.5
|
20
|
150
|
105
|
75
|
55
|
14
|
4×ø14
|
243
|
140
|
7.3
|
25
|
160
|
115
|
85
|
65
|
14
|
4×ø14
|
253
|
160
|
8
|
32
|
180
|
135
|
100
|
78
|
15
|
4×ø18
|
280
|
160
|
12
|
40
|
200
|
145
|
110
|
85
|
16
|
4×ø18
|
312
|
200
|
16
|
50
|
230
|
160
|
125
|
100
|
16
|
4×ø18
|
321
|
200
|
16
|
65
|
290
|
180
|
145
|
120
|
18
|
4×ø18
|
325
|
240
|
22
|
80
|
310
|
195
|
160
|
135
|
20
|
4×ø18
|
355
|
240
|
31
|
100
|
350
|
215
|
180
|
155
|
20
|
4×ø18
|
415
|
280
|
45
|
125
|
400
|
245
|
210
|
185
|
22
|
4×ø18
|
460
|
320
|
80
|
150
|
480
|
280
|
240
|
210
|
24
|
8×ø23
|
510
|
360
|
97
|
200
|
600
|
335
|
295
|
265
|
26
|
12×ø23
|
590
|
360
|
169
|
订货须知:
一、①JY41H氧气专用截止阀产品名称与型号②JY41H氧气专用截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定JY41H氧气截止阀型号,请按JY41H氧气截止阀型号直接向我们沃托阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们沃托阀门专家为您审核把关。
