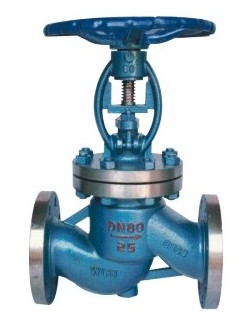

一、国标波纹管截止阀详情：

波纹管截止阀采用国外金属波纹管密封技术制造，高性能的弹性金属波纹管，伸缩疲劳寿命特别长；完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加生产设备安全性，减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。波纹管截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质。

二、波纹管截止阀结构特点：

1.双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免。

2.结构合理、密封可靠、性能优良、造型美观。

3.没有流体损失，降低能源损失，提高工厂设备安全。

4.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长，减少维修次数，降低经营成本。

5.坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。

6.截止阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；

7.阀杆升降位置指示更直观。

三、 国标波纹管截止阀技术规范

四、 国标波纹管截止阀产品性能规范

五、 国标波纹管截止阀主要零部件材质

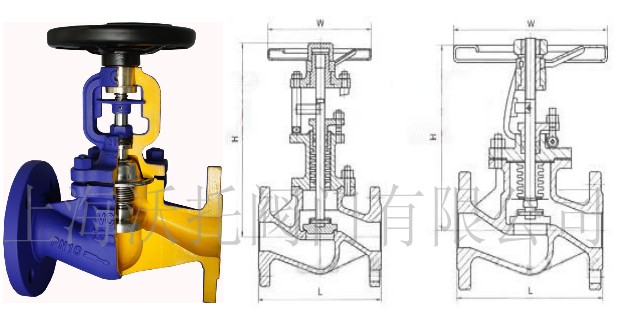

六、 国标波纹管截止阀规格尺寸表

型号	GWJ41-16
压力等级	PN16
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	13.5	19	26	36	46	74	102	168	270	420	620

七、 国标波纹管截止阀规格尺寸表

型号	GWJ41-25
压力等级	PN25
口径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14	20	27	37	48	77	105	172	3100	520	690

订货须知：

    一、①国标波纹管截止阀产品名称与型号②口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们沃托阀门销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。
