产品名称： |

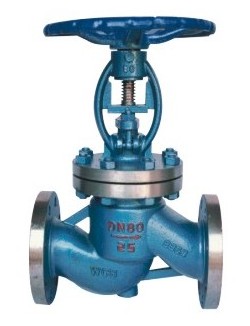

国标波纹管截止阀-国标波纹管截止阀尺寸 |
产品型号： |
WJ41H |
产品口径： |
DN15-600 |
产品压力： |
PN1.0～40.0MPa |
产品材质： |
铸钢、不锈钢等 |
产品简介： |
国标波纹管密封截止阀是引进国外先进技术 、采用国外金属波纹管密封技术制造，高性能的弹性金属波纹管，伸缩疲劳寿命特别长。国标波纹管截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。 |
联系电话： |
021-57522756 |
|
| |
国标波纹管截止阀-国标波纹管截止阀尺寸的详细资料： |
一、 国标波纹管截止阀用途
国标波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
二、 国标波纹管截止阀结构特点
1、产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观
三、国标波纹管截止阀技术规范
|
结构形式
|
BB-BG-OS&Y
|
|
驱动方式
|
手动
|
|
电动
|
|
设计标准
|
GB12235
|
|
结构长度
|
GB12221
|
|
连接法兰
|
GB9113、JB/T79、HG20596
|
|
试验和检验
|
JB/T9092、GB/T13927
|
四、国标波纹管截止阀性能规范
|
公称压力
（MPa）
|
壳体试验压力
（MPa）
|
密封试验压力
(MPa)
|
适用温度
(℃)
|
|
1.6
|
2.4
|
1.76
|
≤350℃
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.04
|
五、国标波纹管截止阀主要零部件材质
|
序号
|
名称
|
材质
|
|
1
|
阀体
|
WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
|
|
2
|
阀瓣
|
25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
|
|
3
|
轴销
|
25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
|
|
4
|
阀杆
|
25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
|
|
5
|
波纹管组件
|
1Cr18Ni9Ti、304、316、304L、316L
|
|
6
|
垫片
|
柔性石墨+不锈钢、PTFE
|
|
7
|
阀盖
|
WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
|
|
8
|
双头螺栓
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
|
|
9
|
六角螺母
|
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
|
|
10
|
填料
|
柔性石墨
|
|
11
|
填料压盖
|
WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
|
|
12
|
阀杆螺母
|
铜合金
|
|
13
|
手轮
|
WCB、QT400-18
|
|
六、 国标波纹管截止阀规格尺寸
|
型号
|
WJ41-16
|
|
压力等级
|
PN16
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
13.5
|
19
|
26
|
36
|
46
|
74
|
102
|
168
|
270
|
420
|
620
|
七、国标波纹管截止阀规格尺寸表
|
型号
|
WJ41-25
|
|
压力等级
|
PN25
|
|
口径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
|
H
|
190
|
195
|
225
|
260
|
280
|
310
|
340
|
395
|
435
|
470
|
535
|
590
|
630
|
680
|
720
|
|
W
|
120
|
140
|
140
|
180
|
200
|
220
|
260
|
280
|
300
|
340
|
400
|
450
|
450
|
500
|
500
|
|
重量(Kg)
|
5
|
5
|
5.5
|
11
|
14
|
20
|
27
|
37
|
48
|
77
|
105
|
172
|
3100
|
520
|
690
|
订货须知：
一、①国标波纹管截止阀产品名称与型号②国标波纹管截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按国标波纹管截止阀型号直接向我们沃托阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沃托阀门专家为您审核把关。
