您的位置：首页>产品中心>波纹管球阀 |
 |
|
产品名称： |
波纹管球阀 |
产品型号： |
WQ47Y-16C |
产品口径： |
DN50~400 |
产品压力： |
1.6~4.0MPa |
产品材质： |
WCB、CF8、CF8M |
产品简介： |
波纹管球阀主要用在易燃、易爆和低温有毒工况的苛刻场合,通过填料和波纹管的双重作用实现阀杆密封,达到阀门和外界的零泄露。波纹管球阀具有三级密封，使得本法密封性能更加优越、可靠。 |
联系电话： |
021-57522756 |
|
一、波纹管球阀用途
新型波纹管球阀主要用在易燃、易爆和低温有毒工况的苛刻场合,通过填料和波纹管的双重作用实现阀杆密封,达到阀门和外界的零泄露。新型波纹管球采用拨叉结构,把阀杆的直线运动转化为球体的旋转运动,结构紧凑,设计新颖,克服了波纹管截止阀、闸阀及普通轨道式波纹管球阀的缺点,适用于大口径生产。波纹管球阀适用于石油、化工、制药、化肥、电力等行业。
二、波纹管球阀主要标准
|
设计标准：DIN3356
|
结构长度：EN558-2-1995
|
|
连接法兰：DIN2543-2546
|
试验和检验：DIN3230
|
三、波纹管球阀主要优点
（1）波纹管球阀具有三级密封。第一级密封设在阀杆下端处，采用锥面密封，属于金属与金属的硬密封，且压力越大密封越好。第二级密封为波纹管密封，由于进入波纹管的流体通过第一道毛细管式的密封，压力大大降低，成为稳恒的流体，波纹管受流体的压力不是交变应力，而是稳恒定力，这样大大改善了波纹管受力工况。第三级密封是阀门通常采用的填料密封。
（2）以上三级密封，使得本法密封性能更加优越、可靠。
四、波纹管球阀的性能规范表
|
性能规范表
|
|
公称压力
|
PN
|
MPa
|
|
试验压力
|
强度试验
|
1.5×PN
|
|
密封试验
|
1.1×PN
|
|
气密封试验
|
0.6×PN
|
|
波纹管组件试验
|
1.1×PN
|
|
适用温度
|
-196℃~600℃
|

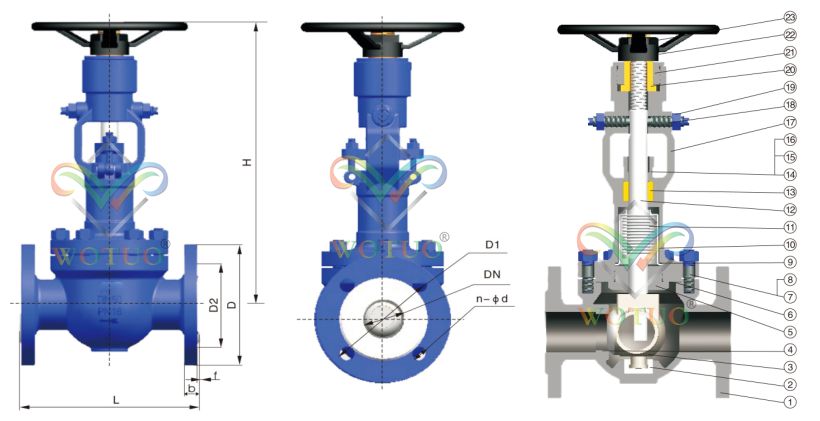

五、波纹管球阀的主要零部件材质
|
序号
|
名称
|
材质
|
|
1
|
阀体
|
WCB、CF8、CF8M
|
|
2
|
导向座
|
20Cr13、S.S304、S.S316
|
|
3
|
球
|
A105、F304、F316
|
|
4
|
阀座
|
304、Stellite
|
|
5
|
锁紧螺母
|
45#、S.S304、S.S316
|
|
6
|
复合垫
|
柔性石墨+45#
|
|
7
|
双头螺栓
|
ASTMA193-B7、A193-B8、A193-B8M
|
|
8
|
螺母
|
ASTMA194-2H、A194-8、A194-8M
|
|
9
|
垫片
|
柔性石墨+45#、PTFE
|
|
10
|
密封体
|
S.S304、S.S316
|
|
11
|
波纹管
|
S.S304、S.S316L
|
|
12
|
阀杆
|
20Cr13、F304、F316
|
|
13
|
填料
|
柔性石墨、PTFE
|
|
14
|
压板
|
WCB、CF8
|
|
15
|
千斤螺栓
|
ASTMA193-B7、A193-B8、A193-B8M
|
|
16
|
千斤螺母
|
ASTMA194-2H、A194-8、A194-8M
|
|
17
|
阀盖
|
WCB、CF8、CF8M
|
|
18
|
导向螺钉
|
35CrMo
|
|
19
|
螺母
|
ASTMA193-B7、A193-B8、A193-B8M
|
|
20
|
螺母
|
铜合金、BL2、D2
|
|
21
|
轴承压
|
45#、S.S304、S.S316
|
|
22
|
手轮
|
QT 400
|
|
23
|
盖帽
|
45#
|
四、波纹管球阀的主要连接尺寸
|
口径
DN
|
波纹管球阀主要连接尺寸
|
|
PN16
|
|
总长
|
外圆
|
中心
|
水介
|
法兰厚
|
水介厚
|
n-φd
|
|
50
|
230
|
165
|
125
|
102
|
20
|
3
|
4-φ18
|
|
65
|
290
|
185
|
145
|
122
|
20
|
3
|
4-φ18
|
|
80
|
310
|
200
|
160
|
138
|
20
|
3
|
8-φ18
|
|
100
|
350
|
220
|
180
|
158
|
20
|
3
|
8-φ18
|
|
125
|
400
|
250
|
210
|
188
|
22
|
3
|
8-φ18
|
|
150
|
480
|
285
|
240
|
212
|
22
|
3
|
8-φ22
|
|
200
|
600
|
340
|
295
|
268
|
24
|
3
|
12-φ22
|
|
250
|
730
|
405
|
355
|
320
|
26
|
3
|
12-φ26
|
|
300
|
850
|
460
|
410
|
378
|
28
|
4
|
12-φ26
|
|
350
|
980
|
520
|
470
|
438
|
30
|
4
|
16-φ26
|
|
400
|
1100
|
580
|
525
|
490
|
32
|
4
|
16-φ30
|
|
PN25
|
|
50
|
230
|
165
|
125
|
102
|
20
|
3
|
4-φ18
|
|
65
|
290
|
185
|
145
|
122
|
22
|
3
|
8-φ18
|
|
80
|
310
|
200
|
160
|
138
|
24
|
3
|
8-φ18
|
|
100
|
350
|
235
|
190
|
162
|
24
|
3
|
8-φ22
|
|
125
|
400
|
270
|
220
|
188
|
26
|
3
|
8-φ26
|
|
150
|
480
|
300
|
250
|
218
|
28
|
3
|
8-φ26
|
|
200
|
600
|
360
|
310
|
278
|
30
|
3
|
12-φ26
|
|
250
|
730
|
425
|
370
|
335
|
32
|
3
|
12-φ30
|
|
300
|
850
|
485
|
430
|
395
|
34
|
4
|
16-φ30
|
|
350
|
980
|
555
|
490
|
450
|
38
|
4
|
16-φ33
|
|
400
|
1100
|
620
|
550
|
505
|
40
|
4
|
16-φ36
|
|
PN40
|
|
50
|
230
|
165
|
125
|
102
|
20
|
3
|
4-φ18
|
|
65
|
290
|
185
|
145
|
122
|
22
|
3
|
8-φ18
|
|
80
|
310
|
200
|
160
|
138
|
24
|
3
|
8-φ18
|
|
100
|
350
|
235
|
190
|
162
|
24
|
3
|
8-φ22
|
|
125
|
400
|
270
|
220
|
188
|
26
|
3
|
8-φ26
|
|
150
|
480
|
300
|
250
|
218
|
28
|
3
|
8-φ26
|
|
200
|
600
|
375
|
320
|
285
|
34
|
3
|
12-φ30
|
|
250
|
730
|
450
|
385
|
345
|
38
|
3
|
12-φ33
|
|
300
|
850
|
515
|
450
|
410
|
42
|
4
|
16-φ33
|
|
350
|
980
|
580
|
510
|
465
|
46
|
4
|
16-φ36
|
|
400
|
1100
|
660
|
585
|
535
|
50
|
4
|
16-φ39
|
|
|
|
|
|
