您的位置：首页>产品中心>锻钢止回阀 |
 |
|
产品名称： |

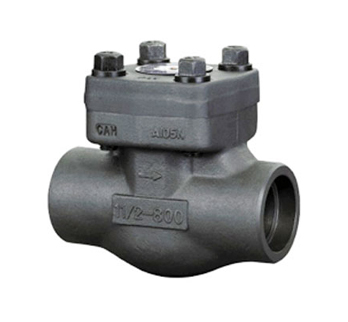

锻钢止回阀 |
产品型号： |
H11H |
产品口径： |
DN10/50 |
产品压力： |
PN1.6/6.4 |
产品材质： |
锻钢 |
产品简介： |
锻钢止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称锻钢逆止阀、锻钢单向阀、锻钢逆流阀、和锻钢背压阀；锻钢止回阀止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。 |
联系电话： |
021-57522756 |
|
一、锻钢止回阀应用范围：

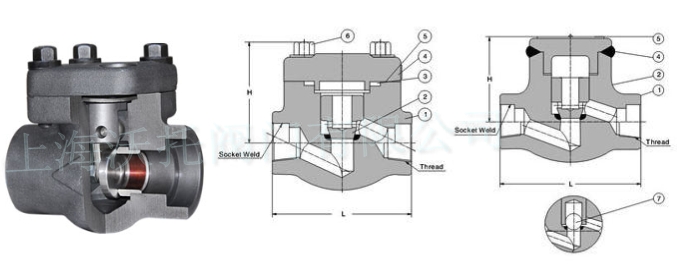

锻钢止回阀有三种体盖连接设计形式。第一种是螺栓式阀盖：按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封
二、锻钢止回阀标准规范：
|
设计制造标准：JB/T 7746、API602
|
结构长度标准：GB/T 12221-2005
|
连接法兰标准：GB/T 9113
|
|
试验检验标准：GB/T 13927-2008
|
压力温度等级：GB/T 12224-2005
|
|
承插焊标准：JB/T 1751、ASME B16.11
|
螺纹连接标准：GB7306、ASME B2.1
|
| |
|
|
|
三、锻钢止回阀主要尺寸:
|
规 格
|
S
|
L
|
T
|
H (开) ≈
|
重 量（㎏） ≈
|
|
英 制
|
公 制
|
JNSI
|
JIS
|
ANSI
|
ISO、BS
|
JIS
|
900～1500Lb
|
|
NPI牙型60
|
RC牙型55
|
PT牙型55
|
|
1/2
|
15
|
21.8
|
22.2
|
79
|
1/2
|
61
|
1.4
|
|
3/4
|
20
|
27.1
|
27.7
|
92
|
3/4
|
65
|
1.5
|
|
1
|
25
|
33.8
|
34.5
|
111
|
1
|
79
|
3.1
|
|
1 1/4
|
32
|
42.6
|
43.2
|
120
|
1 1/4
|
95
|
3.9
|
|
1 1/2
|
40
|
48.7
|
49.1
|
152
|
1 1/2
|
103
|
5.6
|
|
2
|
50
|
61.1
|
61.1
|
172
|
2
|
118
|
8.9
|
四、锻钢止回阀阀主要材料：
|
序 号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀 体
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
升降式阀 瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
垫 片
|
304夹柔性石墨
|
316夹PTFE
|
|
4
|
阀 盖
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
螺 栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
6
|
球
|
A182 F420
|
A182 F304
|
A182 F304
|
A182 F304
|
|
适 用 介 质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适 用 温 度
|
-29℃-425℃
|
-29℃-550℃
|
-29℃-200℃
|
注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS＝碳钢；AS＝合金钢；SS＝不锈钢
|
|
|
|
|
